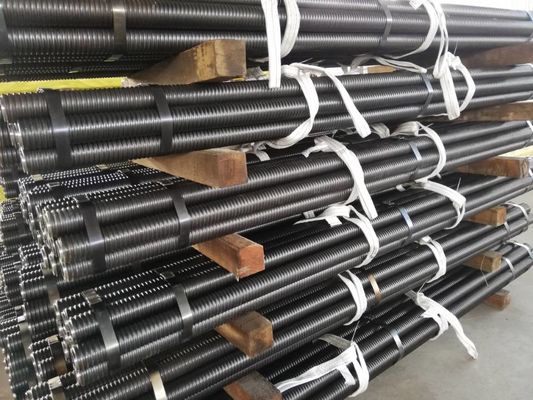

25-130 มม. เส้นผ่าศูนย์กลางตัวเองเจาะสมอสายฟ้า 200KN - 8000KN ความจุป้องกันการกัดกร่อน

รายละเอียดสินค้า:

สถานที่กำเนิด:	มณฑลซานตง China(Mainland)
ชื่อแบรนด์:	MIROC Self Drilling Anchor Bolt
ได้รับการรับรอง:	GB / API
หมายเลขรุ่น:	Hollow Grounted Anchor

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	100
ราคา:	Negotiable
รายละเอียดการบรรจุ:	กล่องไม้/ กล่องหรือจากลูกค้า
เวลาการส่งมอบ:	การผลิต 10 วัน
เงื่อนไขการชำระเงิน:	L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram
สามารถในการผลิต:	9000000 KG ต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อ:	สลักเกลียวสมอเจาะตนเอง	ความจุ:	200KN-8000KN
พิมพ์:	Anchor Bolt, Self Drilling Anchor	เส้นผ่าศูนย์กลาง:	25 มม. -130 มม
สี:	ขึ้นอยู่กับลูกค้า	เส้นผ่านศูนย์กลางของดอกสว่าน:	51mm
แสงสูง:	สลักเกลียวเหล็กยึดเหนี่ยวตนเอง , self drilling anchors

R32 สลักเกลียวเจาะตนเองด้วยเส้นผ่านศูนย์กลาง 51 มม. ดอกสว่าน

สมอสายฟ้า

สมอโบลต์ หมายถึง แท่งที่ถ่ายโอนโครงสร้างหรือภาระทางธรณีเทคนิคไปสู่ชั้นหินที่มั่นคง

ประกอบด้วยก้าน, ดอกสว่าน, ข้อต่อ, จาน, จุกยาแนวและน็อตมีการใช้กันอย่างแพร่หลายในอุโมงค์

การทำเหมือง การรักษาเสถียรภาพทางลาด การทำเหมืองในอุโมงค์ และการรองรับหลังคาของงานใต้ดินมันมีไว้สำหรับ

พื้นหลวม (ดินเหนียว ทรายร่วน ฯลฯ) แท่งสมอกลวงทำจากท่อไร้รอยต่อที่มีความแข็งแรงสูง

คุณสมบัติของ Bolt Grouting Anchor Bolt:

การออกแบบกลวง ใช้ฟังก์ชันท่อยาแนว หลีกเลี่ยงการสูญเสียปูนเมื่อยาแนวแบบดั้งเดิม

ดึงท่อออก อัดฉีดเต็ม และสามารถบรรลุการอัดฉีดแรงดันเพื่อปรับปรุงคุณภาพของโครงการ

ศูนย์เป็นสิ่งที่ดี มอร์เตอร์สามารถห่อตัวโบลท์เข้าด้วยกันเพื่อหลีกเลี่ยงการกัดกร่อนที่จะบรรลุตาม

วัตถุประสงค์ในการสนับสนุนระยะ

ติดตั้งง่าย โดยไม่ต้องประมวลผลเธรดที่หน้างานสามารถติดตั้งเพลท, น๊อตได้อย่างง่ายดาย

โบลท์สมอเจาะ Selt Description

มันอาจเจาะ ยาแนว และทอดสมอโดยรวม

มีข้อกำหนดที่กว้างเส้นผ่านศูนย์กลาง: 25-130 มม.

รวดเร็วและก่อสร้างง่าย ประสิทธิภาพสูง

ใช้หินที่อยู่รอบๆ

Anchor Bolt

	R25N	R32N	R32S	R38N	R51L	R51N	T76N	T76S
เส้นผ่านศูนย์กลางภายนอก (มม.)	25	32	32	38	51	51	76	76
เส้นผ่านศูนย์กลางภายใน (มม.)	14	19	16	19	36	33	52	45
โหลดสูงสุด ความจุ (เคเอ็น)	200	280	360	500	550	800	1600	1900
โหลดผลผลิต ความจุ (เคเอ็น)	150	230	280	400	450	630	1200	1500
แรงดึง, Rp0.2 (N/mm2)	800	800	800	800	800	800	800	800
ความแข็งแรงของผลผลิต Rp0.2 (N/mm2)	650	650	650	650	650	650	650	650
น้ำหนัก(กก./ม.)	2.3	3.2	3.6	5.5	6.5	8.0	16.0	19.7
ประเภทเธรด (มือซ้าย)	ISO10208				ISO1720		มาตราฐาน มท.76
เกรดเหล็ก	En10083-1 En10083-1 (เหล็กโครงสร้างโลหะผสม)
เกรดเหล็ก	เมื่อเทียบกับเหล็กกล้าคาร์บอน เหล็กกล้าโครงสร้างโลหะผสมมีความสามารถในการป้องกันการกัดกร่อนสูงและเชิงกลสูง

แผ่นยึด

	R25N	R32N	R32S	R38N	R51L	R51N	T76N	T76S
ขนาด (มม.)	150*150	200*200	200*200	200*200	200*200	250*250	250*250	250*250
ความหนา (มม.)	8	10	12	12	20	40	40	40
เส้นผ่านศูนย์กลางรู (มม.)	30	35	35	41	60	60	80	80
น้ำหนัก (กก./พีซี)	1.4	3	3.7	3.6	8.8	18.5	18	18
เสียรูปเย็นด้วยรูปทรง

ข้อต่อสมอ

	R25N	R32N	R32S	R38N	R51L	R51N	T76N	T76S
เส้นผ่านศูนย์กลางภายนอก (มม.)	35	42	42	52	63	63	95	95
ความยาว (มม.)	120	145	160or190	180	180	200	200	200
น้ำหนัก	0.45	0.7	0.75	1.4	1.7	1.9	6.4	6.4
	ตัวหยุดกลางข้อต่อเหล็กกลึง

สว่าน

	R25N	R32N	R32S	R38N	R51L	R51N	T76N	T76S
เส้นผ่านศูนย์กลาง (มม.)	41,51	51,76,90		90,100,110,115,130			130,150,160,180,200
ครอสบิตแข็ง (อดีต)	ดอกสว่านชุบแข็งสำหรับสภาพหลวมถึงหนาแน่นปานกลางพร้อมก้อนหินขนาดเล็ก
ทังสเตนครอสบิต (EXX)	TC cross bit สำหรับหินอ่อนถึงปานกลางสำหรับ mations
บิตปุ่มแข็ง (อีเอส)	ดอกบ๊วยชุบแข็งสำหรับหินที่ยังไม่รวมตัวกับก้อนหิน
บิตปุ่มคาร์บอนทังสเตน (เอส)	บิตกระดุมพร้อมเม็ดมีด TC สำหรับหินขนาดกลางสำหรับการก่อตัว
บิตโค้งแข็ง (อีซี)	ดอกสว่านชุบแข็งพร้อมรูปทรงที่ปรับให้เหมาะสมสำหรับดินที่ยังไม่รวมตัว ด้วยหินก้อนเล็กๆ
ทังสเตนคาร์บอนโค้งบิต (อีซีซี)	ดอกสว่าน TC ที่มีรูปทรงที่ปรับให้เหมาะสมสำหรับหินที่มีลักษณะอ่อนถึงปานกลาง
บิตศูนย์ดรอปแข็ง (อี)	ดอกสว่านชุบแข็งสำหรับสภาพพื้นดินที่มีความหนาแน่นปานกลางถึงปานกลาง
TC วางศูนย์บิต (อี)	ดอกสว่าน TC สำหรับหินที่มีลักษณะอ่อนถึงปานกลาง
หล่อดินเหนียว (EW)	การหล่อดินเหนียวด้วยรูปทรงที่ปรับให้เหมาะสมสำหรับกลีบเลี้ยงที่อ่อนถึงอ่อนมาก
บิตเหล็กกลึงหรือบิตเหล็กปลอก

แองเคอร์ อ่อนนุช

	R25N	R32N	R32S	R38N	R51L	R51N	T76N	T76S
ขนาดกุญแจ (มม.)	41	46	46	50	75	75	100	100
ความยาว (มม.)	135	45	45	55	70	70	80	80
น้ำหนัก(กก./ชิ้น)	0.25	0.35	0.35	0.5	1.55	1.55	3.6	3.6

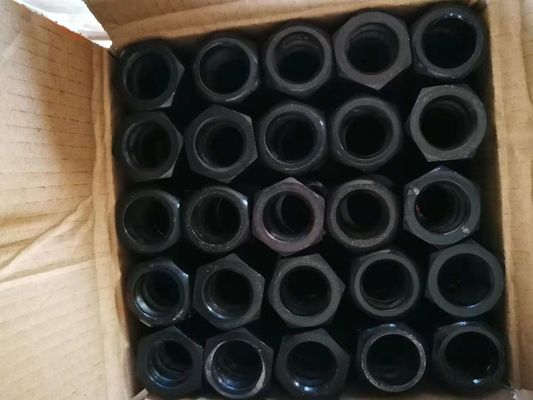

	น็อตเหล็กกลึงหรือน็อตเหล็กหล่อ

T-Thread Anchor Bolt ข้อมูลทางเทคนิค

ประเภทบาร์	เส้นผ่านศูนย์กลางภายนอก (มม.)	ข้างใน เส้นผ่านศูนย์กลาง (มม.)	ภาพตัดขวาง (มม.2)	สุดยอด โหลด KN	ผลผลิต จุด KN	น้ำหนัก (กก./ม.)	ด้ายซ้าย/ มือขวา
30/11	30	11	446	320	260	3.3	ยกหรือขวา
30/14	30	14	395	260	220	2.9	ยกหรือขวา
30/16	30	16	382	220	180	2.7	ยกหรือขวา
40/16	40	16	879	660	525	7.0	ยกหรือขวา
40/20	40	20	726	539	430	5.6	ยกหรือขวา
52/26	52	26	1337	929	730	10.0	ยกหรือขวา
73/53	73	53	1160	1630	970	12.3	ยกหรือขวา
73/56	73	56	1094	1414	785	11.1	ยกหรือขวา
73/45	73	45	2265	1630	1180	17.8	ยกหรือขวา
