| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MIROC DTH Rock Drilling Tools |
| ได้รับการรับรอง: | API |
| หมายเลขรุ่น: | Hammer DTH DHD และ COP Series ไม่มีวาล์วเท้า |
| จำนวนสั่งซื้อขั้นต่ำ: | ค้อน DTH 1 ชิ้น |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 10-15 วัน |
| สามารถในการผลิต: | 20000 ชิ้นต่อเดือน |
| ชื่อสินค้า: | ค้อน DTH | ชุด: | ซีรี่ส์ DHD และ COP |
|---|---|---|---|
| ก้านบิต: | DHD3.5 COP44 / DHD340 COP54 / DHD350R DHD350Q COP64 / DHD360 COP84 / DHD380 DHD1120 | ชนิด: | ไม่มีวาล์วเท้า |
| ความดันทำงาน: | 1.0Mpa - 2.3Mpa | สี: | เขียว, ดำ, ส้ม, น้ำเงิน, ทอง ฯลฯ |
| แสงสูง: | down the hole drilling tools,down the hole hammer |
||

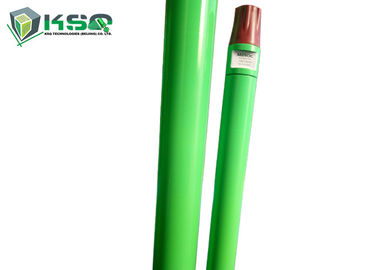

ค้อน DTH ความดันอากาศสูงไม่มีวาล์วเท้า - COP / DHD Series DTH Hammer
ค้อน DTH รุ่น:
3 '' - IR 3.5 DTH Hammer
COP ชุดค้อน DTH
4 '' - COP44 DTH Hammer
5 '' - COP54 DTH Hammer
6 '' - COP64 DTH Hammer
8 '' - COP84 DTH Hammer
DHD ซีรี่ส์ DTH Hammer
4 '' - DHD340 DTH Hammer
5 '' - DHD350 DTH Hammer
6 '' - DHD360 DTH Hammer
8 '' - DHD380 DTH Hammer
12 '' - DHD1120 DTH Hammer
DHD และ COP ซีรี่ส์ค้อน DTH ไม่มีโครงสร้างวาล์วเท้าและข้อกำหนด:
| ลักษณะ | น้ำหนัก (กิโลกรัม) | ||||
| IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R | |
| 1. ด้านบนย่อย | 4.20 | 6.50 | 6.00 | 13.70 | 13.30 |
| 2. โอริงของยอดนิยมย่อย | 0.01 | 0.01 | 0.01 | 0.015 | 0.015 |
| 3. ทำลายแหวน | - | - | - | - | - |
| 4. เช็ควาล์ว | 0.20 | 0.35 | 0.30 | 0.70 | 0.70 |
| 5. สปริง | 0.02 | 0.05 | 0.05 | 0.10 | 0.10 |
| 6. ผู้จัดจำหน่ายทางอากาศ | 0.80 | 1.50 | 1.30 | 2.00 | 1.90 |
| 7. กระบอกภายใน | 1.30 | 2.10 | 1.90 | 2.80 | 2.70 |
| 8. ลูกสูบ | 5.50 | 8.50 | 7.80 | 15.00 | 14.50 |
| 9. กระบอกภายนอก | 9.50 | 15.20 | 14.60 | 24.00 | 23.00 |
| 10. ปลอกแขนไกด์ | 1.00 | 1.30 | 1.20 | 2.60 | 2.50 |
| 11. O-ring ของ Stop Ring | 0.05 | 0.01 | 0.005 | 0.01 | 0.01 |
| 12. หยุดแหวน | 0.15 | 0.30 | 0.20 | 0.50 | 0.50 |
| 13. แหวนแหกคุก | - | - | - | - | - |
| 14. Drive Chuck | 1.90 | 3.40 | 3.40 | 6.50 | 6.20 |
| 15. สว่าน | 5.00 | 9.00 | 8.50 | 16.00 | 15.50 |
| ลักษณะ | น้ำหนัก (กิโลกรัม) | ||||
| DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 | |
| 1. ด้านบนย่อย | 13.70 | 20.00 | 23.00 | 34.00 | 70.00 |
| 2. โอริงของยอดนิยมย่อย | 0.015 | 0.02 | 0.015 | 0.015 | 0.040 |
| 3. ทำลายแหวน | - | - | - | 0.30 | 0.80 |
| 4. เช็ควาล์ว | 0.70 | 0.70 | 0.70 | 1.20 | 2.00 |
| 5. สปริง | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 |
| 6. ผู้จัดจำหน่ายทางอากาศ | 2.00 | 3.50 | 4.50 | 6.00 | 16.00 |
| 7. กระบอกภายใน | 2.80 | 4.20 | 6.50 | 6.50 | 25.00 |
| 8. ลูกสูบ | 15.00 | 23.00 | 28.00 | 42.50 | 113.00 |
| 9. กระบอกภายนอก | 25.00 | 31.50 | 40.00 | 60.00 | 173.00 |
| 10. ปลอกแขนไกด์ | 3.20 | 6.50 | 7.50 | 5.30 | 24.00 |
| 11. O-ring ของ Stop Ring | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| 12. หยุดแหวน | 0.50 | 0.60 | 0.80 | 1.20 | 4.00 |
| 13. แหวนแหกคุก | - | - | - | 0.30 | 0.80 |
| 14. Drive Chuck | 4.00 | 6.00 | 8.00 | 17.50 | 46.00 |
| 15. สว่าน | 15.90 | 26.00 | 28.50 | 40.00 | 140.00 |
DHD และ COP ซีรี่ส์ DTH Hammer ไม่มีพารามิเตอร์วาล์วทางเทคนิค
| ข้อมูลทางเทคนิค | |||||
| แบบ | IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
| ความยาว (ไม่รวมบิต) | 888mm | 1011mm | 986mm | 1110mm | 1110mm |
| น้ำหนัก (ไม่รวมบิต) | 25.00kg | 43.20kg | 37.00kg | 69.00kg | 66.00kg |
| เส้นผ่านศูนย์กลางภายนอก | φ82mm | φ99mm | φ92mm | φ126mm | φ116mm |
| Bit Shank | IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
| ช่วงของรู | φ90 - φ115mm | φ110 - φ135มม | φ105 - φ120มม | φ135 - φ155มม | φ127 - φ145มม |
| เธรดการเชื่อมต่อ | API 2 3/8 '' Reg | API 2 3/8 '' Reg | API 2 3/8 '' Reg | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg |
| แรงกดดันจากงาน | 1.0 - 1.5 Mpa | 1.2 - 2.0 Mpa | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.3 - 2.3 Mpa |
| อัตราผลกระทบที่ 17 บาร์ | 25Hz | 30Hz | 30Hz | 28HZ | 28HZ |
| ความเร็วการหมุนที่แนะนำ | 25 - 40 รอบ / นาที | 22 - 35 รอบ / นาที | 25 - 40 รอบ / นาที | 20 - 35 รอบ / นาที | 20 - 35 รอบ / นาที |
| ปริมาณการใช้อากาศ | 1.0Mpa: 3.8 m³ / นาที | 1.0Mpa: 6 m³ / นาที | 1.8Mpa: 8 m³ / นาที | 1.0Mpa: 7 m³ / นาที | 1.0Mpa: 7 m³ / นาที |
| 1.5Mpa: 7.5 m³ / นาที | 1.8Mpa: 10 m³ / นาที | 2.4Mpa: 13 m³ / นาที | 1.8Mpa: 14 m³ / นาที | 1.8Mpa: 13.5 m³ / นาที | |
| 2.4Mpa: 15 m³ / นาที | 2.4Mpa: 19 m³ / นาที | 2.4Mpa: 18 m³ / นาที | |||
| ข้อมูลทางเทคนิค | |||||
| แบบ | DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 |
| ความยาว (ไม่รวมบิต) | 1102mm | 1238mm | 1258mm | 1359mm | 1880mm |
| น้ำหนัก (ไม่รวมบิต) | 68.00kg | 98.00kg | 120.00kg | 175.00kg | 474.00kg |
| เส้นผ่านศูนย์กลางภายนอก | φ126mm | φ142มม. φ146มม | φ165mm | φ180mm, φ185mm | φ275mm |
| Bit Shank | ND55C / DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 |
| ช่วงของรู | φ135 - φ155มม | φ155 - φ203มม | φ175 - φ216มม | φ195 - φ254มม | φ305 - φ445มม |
| เธรดการเชื่อมต่อ | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 6 5/8 '' Reg |
| แรงกดดันจากงาน | 1.3 - 2.3 Mpa | 1.5 - 3.0 Mpa | 1.5 - 3.0 Mpa | 1.5 - 3.0 Mpa | 2.0 - 3.5 Mpa |
| อัตราผลกระทบที่ 17 บาร์ | 28HZ | 25Hz | 23HZ | 22HZ | 20Hz |
| ความเร็วการหมุนที่แนะนำ | 20 - 35 รอบ / นาที | 20 - 30 รอบ / นาที | 20 - 30 รอบ / นาที | 15 - 25 รอบ / นาที | 15 - 25 รอบ / นาที |
| ปริมาณการใช้อากาศ | 1.0Mpa: 8 m³ / นาที | 1.0Mpa: 9 m³ / นาที | 1.0Mpa: 11 m³ / นาที | 1.0Mpa: 12 m³ / นาที | 1.0Mpa: 28 m³ / นาที |
| 1.8Mpa: 14 m³ / นาที | 1.8Mpa: 18 m³ / นาที | 1.8Mpa: 20 m³ / นาที | 1.8Mpa: 22 m³ / นาที | 1.8Mpa: 50 m³ / นาที | |
| 2.4Mpa: 19 m³ / นาที | 2.4Mpa: 26 m³ / นาที | 2.4Mpa: 28 m³ / นาที | 2.4Mpa: 28 m³ / นาที | 2.4Mpa: 71 m³ / นาที | |
ลักษณะของค้อน DTH ความดันอากาศสูงที่ไม่มีวาล์วเท้า:
มันเป็นค้อน DTH ชนิดแรงดันสูงที่ไม่มีวาล์วเท้าและเป็นดีไซน์ใหม่ล่าสุดของเรา นอกจากนี้ยังเป็นหนึ่งในค้อน DTH ที่ทันสมัยที่สุดในโลก
แรงดันสูง DTH ค้อนโดยไม่ต้องวาล์วเท้าข้อดี:
1. จากปัญหาการแตกหักของวาล์วเท้าและการขยายตัวและการหดตัว
2. ลดการใช้พลังงานและความถี่กระแทกสูงขึ้น
ความเร็วในการเจาะนั้นสูงกว่าอันที่มีวาล์วเท้า 15-30%
3. โครงสร้างที่เรียบง่ายชิ้นส่วนที่เชื่อถือได้ช่วงชีวิตที่ยาวนานการบำรุงรักษาง่ายและราคาถูก
4. ลดปริมาณอากาศและน้ำมัน ปริมาณการใช้น้ำมันน้อยกว่าประมาณ 10% เมื่อใช้กับวาล์วเท้า
DHD และ COP ซีรี่ส์คุณสมบัติค้อน DTH:
1. การกระจายอากาศของ Valveless น่าเชื่อถือมากขึ้น
2. การออกแบบที่เรียบง่ายของลูกสูบ ช่วงชีวิตที่ยาวนาน
3. ถ่ายโอนพลังงานที่มีประสิทธิภาพมากขึ้นความเร็วในการเจาะเร็วขึ้นใช้อากาศน้อยและสิ้นเปลืองน้ำมันน้อยลง
4. ลดจำนวนชิ้นส่วนภายในโครงสร้างที่เรียบง่ายอายุการใช้งานที่ยาวนานความล้มเหลวน้อยลงและง่ายต่อการบำรุงรักษาเพราะชิ้นส่วนทั้งหมดได้รับการปฏิบัติด้วยความร้อน
5. ถอดแยกชิ้นส่วนได้ง่ายเนื่องจากหัวย่อยด้านบนหัวจับไดรฟ์และไส้กุญแจภายนอกเชื่อมต่อกันด้วยด้ายหลายขั้นตอน
DHD / COP Series ข้อดีของค้อน DTH:
1. การออกแบบที่เรียบง่ายและเหมาะสมง่ายต่อการประกอบและ dis-assemble อัตราปัญหาต่ำ
2. การบริโภคอากาศต่ำ, การขุดเจาะเรียบ, พลังกระแทกสูงสุด, อัตราการเจาะสูง
3. การรักษาความร้อนที่แม่นยำหลายครั้งพร้อมชิ้นส่วนค้อนทั้งหมดเพื่ออายุการใช้งานที่ยาวนานภายใต้สภาพการทำงานที่ขรุขระ
การประยุกต์ใช้งาน
พร้อมใช้งานสำหรับทุกสภาพการทำงานประสิทธิภาพสูงในโครงการขุดดินและน้ำบาดาล
เครื่องมือขุดเจาะหินยี่ห้อMIROC®
กลุ่มผลิตภัณฑ์เครื่องมือขุดเจาะหินMIROC®โดย KSQ Technologies (Beijing) Co.Ltd. เป็นผลมาจากปีวิศวกรรมขั้นสูงการผลิตที่มีความแม่นยำและความทุ่มเทในการใช้วัสดุที่มีคุณภาพสูง
เครื่องมือเจาะหินMIROC®ถูกใช้โดยผู้เชี่ยวชาญด้านการขุดเจาะหลายคนที่เกี่ยวข้องกับการขุดการก่อสร้างการขุดอุโมงค์และการขุดหินทั่วโลก
เครื่องมือเจาะหินMIROC®ประกอบด้วย:
บริษัท
บริษัท เคเอสคิวเทคโนโลยี (ปักกิ่ง) จำกัด ให้ความรู้ด้านเทคนิคที่ยอดเยี่ยมในการพัฒนาการผลิตและการใช้งาน บริษัท ได้นำกระบวนการผลิตที่ทันสมัยมาใช้เพื่อให้มั่นใจว่าเหล็กคุณภาพสูงและเม็ดมีดทังสเตนคาร์ไบด์สำหรับอุปกรณ์เสริมในการขุดเจาะหิน บุคลากรเข้าใจถึงความต้องการของลูกค้าและมีทักษะในการบริการเพื่อแนะนำเครื่องมือขุดเจาะที่เหมาะสมสำหรับงาน
นักพัฒนาผลิตภัณฑ์ที่มีประสบการณ์สามารถสร้างเครื่องมือที่กำหนดเองได้ นอกจากนี้ทีมพัฒนาของ บริษัท แนะนำผลิตภัณฑ์นวัตกรรมใหม่ในแต่ละปี - เครื่องมือที่ผ่านการทดสอบอย่างเข้มงวดในภาคสนามและได้รับการพิสูจน์แล้วว่าทำงานได้เหนือความคาดหมายของอุตสาหกรรม
