| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MIROC DTH Rock Drilling Tools |
| ได้รับการรับรอง: | API |
| หมายเลขรุ่น: | SD ซีรี่ส์ DTH Hammer |
| จำนวนสั่งซื้อขั้นต่ำ: | ค้อน DTH 1 ชิ้น |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 10-15 วัน |
| สามารถในการผลิต: | 20000 ชิ้นต่อเดือน |
| ชื่อสินค้า: | ค้อน DTH | ชุด: | ซีรี่ส์ SD |
|---|---|---|---|
| ก้านบิต: | SD4 SD5 SD6 SD8 SD10 SD12 | ด้าย: | API 3 1/2 '' Reg, API 2 7/8 '' Reg |
| ความยาว: | 1012mm-1860mm | ชนิด: | ไม่มีวาล์วเท้า |
| แสงสูง: | down hole hammer,down the hole hammer |
||

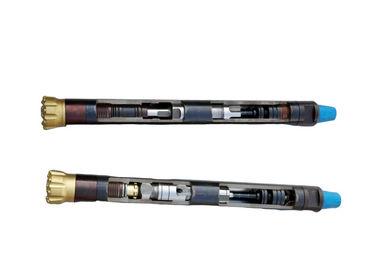

ค้อน DTH ความดันอากาศสูงไม่มีวาล์วเท้า - SD Series DTH Hammer
SD ซีรี่ส์ DTH Hammer ไม่มีวาล์วเท้ารุ่น:
4 '' - SD4 DTH Hammer
5 '' - SD5 DTH Hammer
6 '' - SD6DTH Hammer
8 '' - SD8 DTH Hammer
10 '' - SD10 DTH Hammer
12 '' - SD12 DTH Hammer
SD (SD4 SD5 SD6 SD8 SD10 SD12) ซีรี่ส์ซีรี่ส์ DTH ค้อนโดยไม่ต้องวาล์วเท้าโครงสร้างและข้อกำหนด:
| ลักษณะ | น้ำหนัก (กิโลกรัม) | |||||
| SD4 | SD5 | SD6 | SD8 | SD10 | SD12 | |
| 1. ด้านบนย่อย | 6.50 | 13.70 | 20.00 | 34.00 | 59.00 | 70.00 |
| 2. โอริงของยอดนิยมย่อย | 0.01 | 0.015 | 0.015 | 0.015 | 0.03 | 0.04 |
| 3. ทำลายแหวน | - | - | - | 0.30 | 0.50 | 0.80 |
| 4. เช็ควาล์ว | 0.35 | 0.70 | 0.70 | 1.20 | 1.40 | 2.00 |
| 5. สปริง | 0.05 | 0.10 | 0.10 | 0.10 | 0.30 | 0.10 |
| 6. ผู้จัดจำหน่ายทางอากาศ | 1.50 | 2.00 | 3.50 | 6.00 | 10.50 | 16.00 |
| 7. กระบอกภายใน | 2.10 | 2.80 | 4.20 | 6.50 | 12.50 | 25.00 |
| 8. ลูกสูบ | 8.50 | 15.00 | 23.00 | 42.50 | 77.00 | 113.00 |
| 9. กระบอกภายนอก | 15.30 | 24.00 | 28.00 | 59.00 | 110.00 | 175.00 |
| 10. ปลอกแขนไกด์ | 1.30 | 2.60 | 2.50 | 6.00 | 11.50 | 25.00 |
| 11. O-ring ของ Stop Ring | 0.005 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| 12. หยุดแหวน | 0.20 | 0.50 | 0.50 | 1.20 | 1.50 | 4.50 |
| 13. แหวนแหกคุก | - | - | - | 0.30 | 0.50 | 0.80 |
| 14. Drive Chuck | 4.00 | 7.50 | 7.50 | 16.00 | 31.50 | 48.00 |
| 15. สว่าน | 9.80 | 16.00 | 27.00 | 37.00 | 108.00 | 165.00 |
SD (SD4 SD5 SD6 SD8 SD10 SD12) ซีรี่ส์ DTH Hammer - ไม่มีวาล์วเท้า
พารามิเตอร์ทางเทคนิค
| ข้อมูลทางเทคนิค | ||||||
| แบบ | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| ความยาว (ไม่รวมบิต) | 1012mm | 1090mm | 1182mm | 1330mm | 1525mm | 1860mm |
| น้ำหนัก (ไม่รวมบิต) | 40.00kg | 70.00kg | 90.00kg | 174.00kg | 316.00kg | 480.00kg |
| เส้นผ่านศูนย์กลางภายนอก | φ99mm | φ126mm | φ146mm | φ180mm, φ185mm | φ226mm | φ275mm |
| Bit Shank | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| ช่วงของรู | φ110 - φ135มม | φ155-φ190mm | φ155 - φ203มม | φ195 - φ254มม | φ254 - φ311มม | φ305 - φ445มม |
| เธรดการเชื่อมต่อ | API 2 3/8 '' Reg | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 6 5/8 '' Reg | API 6 5/8 '' Reg |
| แรงกดดันจากงาน | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.5 - 2.5 Mpa | 1.5 - 3.0 Mpa | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa |
| อัตราผลกระทบที่ 17 บาร์ | 30Hz | 28HZ | 25Hz | 22HZ | 20Hz | 20Hz |
| ความเร็วการหมุนที่แนะนำ | 25 - 40 รอบ / นาที | 20 - 35 รอบ / นาที | 20 - 30 รอบ / นาที | 15 - 25 รอบ / นาที | 20 - 35 รอบ / นาที | 15 - 25 รอบ / นาที |
| ปริมาณการใช้อากาศ | 1.0Mpa: 6 m³ / นาที | 1.0Mpa: 7 m³ / นาที | 1.0Mpa: 9 m³ / นาที | 1.0Mpa: 12 m³ / นาที | 15 - 25 รอบ / นาที | 1.0Mpa: 28 m³ / นาที |
| 1.8Mpa: 9 m³ / นาที | 1.8Mpa: 14 m³ / นาที | 1.8Mpa: 18 m³ / นาที | 1.8Mpa: 22 m³ / นาที | 1.8Mpa: 40 m³ / นาที | 1.8Mpa: 50 m³ / นาที | |
| 2.4Mpa: 14 m³ / นาที | 2.4Mpa: 19 m³ / นาที | 2.4Mpa: 26 m³ / นาที | 2.4Mpa: 28 m³ / นาที | 2.4Mpa: 65 m³ / นาที | 2.4Mpa: 71 m³ / นาที | |
ลักษณะของค้อน DTH ความดันอากาศสูงที่ไม่มีวาล์วเท้า:
มันเป็นค้อน DTH ชนิดแรงดันสูงที่ไม่มีวาล์วเท้าและเป็นดีไซน์ใหม่ล่าสุดของเรา นอกจากนี้ยังเป็นหนึ่งในค้อน DTH ที่ทันสมัยที่สุดในโลก
แรงดันสูง DTH ค้อนโดยไม่ต้องวาล์วเท้าข้อดี:
1. จากปัญหาการแตกหักของวาล์วเท้าและการขยายตัวและการหดตัว
2. ลดการใช้พลังงานและความถี่กระแทกสูงขึ้น
ความเร็วในการเจาะนั้นสูงกว่าอันที่มีวาล์วเท้า 15-30%
3. โครงสร้างที่เรียบง่ายชิ้นส่วนที่เชื่อถือได้ช่วงชีวิตที่ยาวนานการบำรุงรักษาง่ายและราคาถูก
4. ลดปริมาณอากาศและน้ำมัน ปริมาณการใช้น้ำมันน้อยกว่าประมาณ 10% เมื่อใช้กับวาล์วเท้า
การประยุกต์ใช้งาน
พร้อมใช้งานสำหรับทุกสภาพการทำงานประสิทธิภาพสูงในโครงการขุดดินและน้ำบาดาล
เครื่องมือขุดเจาะหินยี่ห้อMIROC®
กลุ่มผลิตภัณฑ์เครื่องมือขุดเจาะหินMIROC®โดย KSQ Technologies (Beijing) Co.Ltd. เป็นผลมาจากปีวิศวกรรมขั้นสูงการผลิตที่มีความแม่นยำและความทุ่มเทในการใช้วัสดุที่มีคุณภาพสูง
เครื่องมือเจาะหินMIROC®ถูกใช้โดยผู้เชี่ยวชาญด้านการขุดเจาะหลายคนที่เกี่ยวข้องกับการขุดการก่อสร้างการขุดอุโมงค์และการขุดหินทั่วโลก
เครื่องมือเจาะหินMIROC®ประกอบด้วย:
บริษัท
บริษัท เคเอสคิวเทคโนโลยี (ปักกิ่ง) จำกัด ให้ความรู้ด้านเทคนิคที่ยอดเยี่ยมในการพัฒนาการผลิตและการใช้งาน บริษัท ได้นำกระบวนการผลิตที่ทันสมัยมาใช้เพื่อให้มั่นใจว่าเหล็กคุณภาพสูงและเม็ดมีดทังสเตนคาร์ไบด์สำหรับอุปกรณ์เสริมในการขุดเจาะหิน บุคลากรเข้าใจถึงความต้องการของลูกค้าและมีทักษะในการบริการเพื่อแนะนำเครื่องมือขุดเจาะที่เหมาะสมสำหรับงาน
นักพัฒนาผลิตภัณฑ์ที่มีประสบการณ์สามารถสร้างเครื่องมือที่กำหนดเองได้ นอกจากนี้ทีมพัฒนาของ บริษัท แนะนำผลิตภัณฑ์นวัตกรรมใหม่ในแต่ละปี - เครื่องมือที่ผ่านการทดสอบอย่างเข้มงวดในภาคสนามและได้รับการพิสูจน์แล้วว่าทำงานได้เหนือความคาดหมายของอุตสาหกรรม
