| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MIROC DTH Rock Drilling Tools |
| ได้รับการรับรอง: | API |
| หมายเลขรุ่น: | ค้อน DTH ซีรีย์ QL ไม่มีวาล์วเท้า |
| จำนวนสั่งซื้อขั้นต่ำ: | ค้อน DTH 1 ชิ้น |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 10-15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 20000 ชิ้นต่อเดือน |
| ชื่อสินค้า: | ค้อน DTH | ชุด: | ซีรี่ส์ QL QL4 QL5 QL6 QL8 |
|---|---|---|---|
| วาล์วเท้า: | ไม่มีวาล์วเท้า | ด้าย: | API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF |
| ขนาด: | 4 '' 5 '' 6 '' 8 '' นิ้ว | ช่วงเจาะรู: | 110mm-254mm |
| แสงสูง: | down hole hammer,down the hole hammer |
||

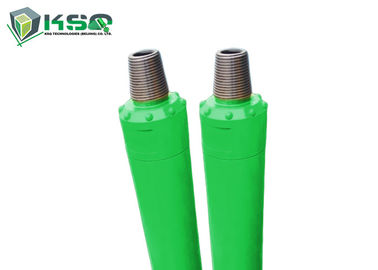

ค้อน DTH ความดันอากาศสูงไม่มีวาล์วเท้า - ค้อน DTH ซีรี่ส์ QL
ค้อน DTH รุ่น:
4 '' - QL4 DTH Hammer
5 '' - QL5 DTH Hammer
6 '' - QL6 DTH Hammer
8 '' - QL8 DTH Hammer
QL (QL4 QL5 QL6 QL8) ซีรี่ส์ DTH Hammer - ไม่มีวาล์วเท้า
โครงสร้างและข้อกำหนด:
| ลักษณะ | น้ำหนัก (กิโลกรัม) | ||||
| QL40 | QL50 | QL60 | QL80 | QL80 | |
| 1. ด้านบนย่อย | 6.50 | 13.70 | 20.00 | 34.00 | 35.00 |
| 2. โอริงของยอดนิยมย่อย | 0.01 | 0.015 | 0.015 | 0.015 | 0.01 |
| 3. ทำลายแหวน | - | - | - | 0.30 | 0.04 |
| 4. เช็ควาล์ว | 0.35 | 0.70 | 0.70 | 1.20 | 1.20 |
| 5. สปริง | 0.05 | 0.10 | 0.10 | 0.10 | 0.10 |
| 6. ผู้จัดจำหน่ายทางอากาศ | 1.50 | 2.00 | 3.50 | 6.00 | 7.00 |
| 7. กระบอกภายใน | 2.10 | 2.70 | 4.20 | 6.50 | 7.50 |
| 8. ลูกสูบ | 8.50 | 15.00 | 23.00 | 42.50 | 48.00 |
| 9. กระบอกภายนอก | 15.20 | 24.00 | 30.00 | 59.00 | 75.00 |
| 10. ปลอกแขนไกด์ | 1.80 | 3.00 | 4.00 | 6.30 | 12.00 |
| 11. O-ring ของ Stop Ring | 0.005 | 0.01 | 0.01 | 0.01 | 0.01 |
| 12. หยุดแหวน | 0.20 | 0.40 | 0.60 | 1.40 | 1.70 |
| 13. แหวนแหกคุก | - | - | - | 0.30 | 0.40 |
| 14. Drive Chuck | 3.20 | 4.50 | 5.50 | 13.00 | 15.00 |
| 15. สว่าน | 9.00 | 16.00 | 25.00 | 35.00 | 50.00 |
QL (QL4 QL5 QL6 QL8) Series DTH Hammer - ไม่มีพารามิเตอร์ทางเทคนิค Foot Valve
| ข้อมูลทางเทคนิค | |||||
| แบบ | QL40 | QL50 | QL60 | QL80 | QL80 |
| ความยาว (ไม่รวมบิต) | 1070mm | 1090mm | 1183mm | 1330mm | 1340mm |
| น้ำหนัก (ไม่รวมบิต) | 40.00kg | 67.00kg | 92.00kg | 171.00kg | 203.00kg |
| เส้นผ่านศูนย์กลางภายนอก | φ99mm | φ126mm | φ146mm, φ148mm | φ180mm, φ185mm | φ203mm |
| Bit Shank | QL40 | QL50 | QL60 | QL80 | QL80 |
| ช่วงของรู | φ110 - φ135มม | φ135-φ155mm | φ155 - φ203มม | φ195 - φ254มม | φ216 - φ254มม |
| เธรดการเชื่อมต่อ | API 2 3/8 '' Reg | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 4 1/2 '' Reg |
| แรงกดดันจากงาน | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.5 - 2.5 Mpa | 1.5 - 3.0 Mpa | 1.8 - 3.0 Mpa |
| อัตราผลกระทบที่ 17 บาร์ | 30Hz | 28HZ | 25Hz | 22HZ | 22HZ |
| ความเร็วการหมุนที่แนะนำ | 20 - 30 รอบ / นาที | 20 - 35 รอบ / นาที | 20 - 30 รอบ / นาที | 15 - 25 รอบ / นาที | 15 - 25 รอบ / นาที |
| ปริมาณการใช้อากาศ | 1.0Mpa: 5 m³ / นาที | 1.0Mpa: 7 m³ / นาที | 1.0Mpa: 9 m³ / นาที | 1.0Mpa: 12 m³ / นาที | 1.0Mpa: 16 m³ / นาที |
| 1.8Mpa: 9 m³ / นาที | 1.8Mpa: 14 m³ / นาที | 1.8Mpa: 18 m³ / นาที | 1.8Mpa: 22 m³ / นาที | 1.8Mpa: 28 m³ / นาที | |
| 2.4Mpa: 14 m³ / นาที | 2.4Mpa: 19 m³ / นาที | 2.4Mpa: 26 m³ / นาที | 2.4Mpa: 28 m³ / นาที | 2.4Mpa: 39 m³ / นาที | |
ลักษณะของค้อน DTH ความดันอากาศสูงที่ไม่มีวาล์วเท้า:
มันเป็นค้อน DTH ชนิดแรงดันสูงที่ไม่มีวาล์วเท้าและเป็นดีไซน์ใหม่ล่าสุดของเรา นอกจากนี้ยังเป็นหนึ่งในค้อน DTH ที่ทันสมัยที่สุดในโลก
ค้อนการกระจายอากาศของ Valveless มีความน่าเชื่อถือในการกระจายอากาศมากขึ้น
ซีลที่ดีมีความบริสุทธิ์ไม่มีน้ำและมีการเจาะเข้าไปในค้อนในน้ำ
ความดันอากาศสูงค้อน DTH โดยไม่ต้องวาล์วเท้าข้อดี:
1. จากปัญหาการแตกหักของวาล์วเท้าและการขยายตัวและการหดตัว
2. ลดการใช้พลังงานและความถี่กระแทกสูงขึ้น
ความเร็วในการเจาะนั้นสูงกว่าอันที่มีวาล์วเท้า 15-30%
3. โครงสร้างที่เรียบง่ายชิ้นส่วนที่เชื่อถือได้ช่วงชีวิตที่ยาวนานการบำรุงรักษาง่ายและราคาถูก
4. ลดปริมาณอากาศและน้ำมัน ปริมาณการใช้น้ำมันน้อยกว่าประมาณ 10% เมื่อใช้กับวาล์วเท้า
QL Series DTH Hammers คุณสมบัติ:
1. การกระจายอากาศของ Valveless น่าเชื่อถือมากขึ้น
2. การออกแบบที่เรียบง่ายของลูกสูบ ช่วงชีวิตที่ยาวนาน
3. ถ่ายโอนพลังงานที่มีประสิทธิภาพมากขึ้นความเร็วในการเจาะเร็วขึ้นใช้อากาศน้อยและสิ้นเปลืองน้ำมันน้อยลง
4. ลดจำนวนชิ้นส่วนภายในโครงสร้างที่เรียบง่ายอายุการใช้งานที่ยาวนานความล้มเหลวน้อยลงและง่ายต่อการบำรุงรักษาเพราะชิ้นส่วนทั้งหมดได้รับความร้อน
5. ถอดแยกชิ้นส่วนได้ง่ายเนื่องจากตัวย่อยด้านบนตัวจับไดรฟ์และไส้กุญแจภายนอกเชื่อมต่อกันด้วยด้ายหลายขั้นตอน
ชุด QL DTH ค้อนข้อดี:
1. การออกแบบที่เรียบง่ายและเหมาะสมง่ายต่อการประกอบและ dis-assemble อัตราปัญหาต่ำ
2. การบริโภคอากาศต่ำ, การขุดเจาะเรียบ, พลังกระแทกสูงสุด, อัตราการเจาะสูง
3. การรักษาความร้อนที่แม่นยำหลายครั้งพร้อมชิ้นส่วนค้อนทั้งหมดเพื่ออายุการใช้งานที่ยาวนานภายใต้สภาพการทำงานที่ขรุขระ
การประยุกต์ใช้งาน
พร้อมใช้งานสำหรับทุกสภาพการทำงานประสิทธิภาพสูงในโครงการขุดดินและน้ำบาดาล
แพ็คเกจค้อน DTH
เครื่องมือขุดเจาะหินยี่ห้อMIROC®
กลุ่มผลิตภัณฑ์เครื่องมือขุดเจาะหินMIROC®โดย KSQ Technologies (Beijing) Co.Ltd. เป็นผลมาจากปีวิศวกรรมขั้นสูงการผลิตที่มีความแม่นยำและการอุทิศตนเพื่อการใช้วัสดุที่มีคุณภาพสูง
เครื่องมือเจาะหินMIROC®ถูกใช้โดยผู้เชี่ยวชาญด้านการขุดเจาะหลายคนที่เกี่ยวข้องกับการขุดการก่อสร้างการขุดอุโมงค์และการขุดหินทั่วโลก
เครื่องมือเจาะหินMIROC®ประกอบด้วย:
บริษัท
บริษัท เคเอสคิวเทคโนโลยี (ปักกิ่ง) จำกัด ให้ความรู้ด้านเทคนิคที่ยอดเยี่ยมในการพัฒนาการผลิตและการใช้งาน บริษัท ได้นำกระบวนการผลิตที่ทันสมัยมาใช้เพื่อให้มั่นใจว่าเหล็กคุณภาพสูงและเม็ดมีดทังสเตนคาร์ไบด์สำหรับอุปกรณ์เสริมในการขุดเจาะหิน บุคลากรเข้าใจถึงความต้องการของลูกค้าและมีทักษะในการบริการเพื่อแนะนำเครื่องมือขุดเจาะที่เหมาะสมสำหรับงาน
นักพัฒนาผลิตภัณฑ์ที่มีประสบการณ์สามารถสร้างเครื่องมือที่กำหนดเองได้ นอกจากนี้ทีมพัฒนาของ บริษัท แนะนำผลิตภัณฑ์นวัตกรรมใหม่ในแต่ละปี - เครื่องมือที่ผ่านการทดสอบอย่างเข้มงวดในภาคสนามและได้รับการพิสูจน์แล้วว่าทำงานได้เหนือความคาดหมายของอุตสาหกรรม
