รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | สลักเกลียวสมอเจาะตนเอง | ความจุ: | 200KN-8000KN |
|---|---|---|---|
| ประเภท: | Anchor Bolt, Self Drilling Anchor | เส้นผ่าศูนย์กลาง: | 25 มม. -130 มม |
| เส้นผ่านศูนย์กลางของดอกสว่าน: | 38mm | ||
| แสงสูง: | แท่งสมอเจาะตัวเอง 3m,แถบสมอเจาะตัวเอง r38,การฟื้นฟูสมรรถภาพการขุดด้วยตนเองเจาะแท่งสมอ |
||
500/400KN 3m Self Drilling Anchors Bar R38/21 สำหรับการขุดและการฟื้นฟูสมรรถภาพ
สมอสายฟ้า
สมอโบลต์ หมายถึง แท่งที่ถ่ายโอนโครงสร้างหรือภาระธรณีเทคนิคไปสู่ชั้นหินที่มั่นคง

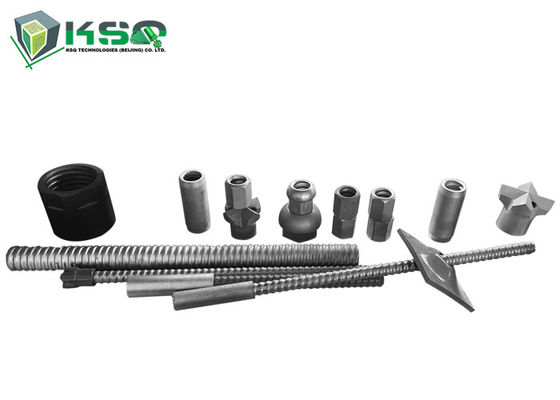

ประกอบด้วยก้าน, ดอกสว่าน, ข้อต่อ, จาน, จุกยาแนวและน็อตมีการใช้กันอย่างแพร่หลายในอุโมงค์
การทำเหมือง การรักษาเสถียรภาพทางลาด การบำบัดโรคในอุโมงค์ และการรองรับหลังคาของงานใต้ดินมันมีไว้สำหรับ

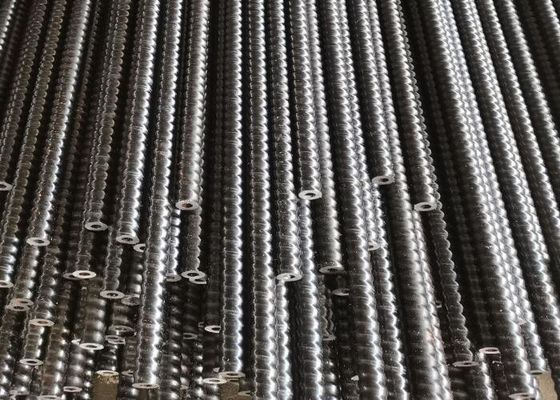

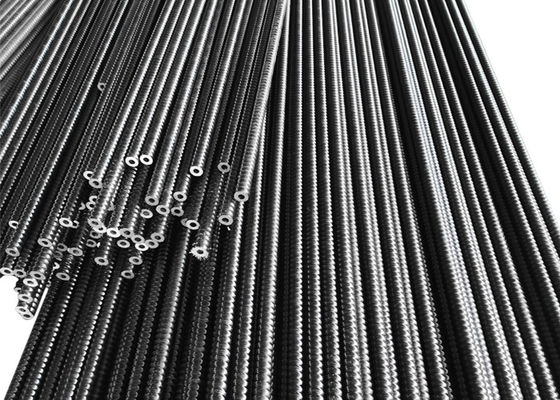

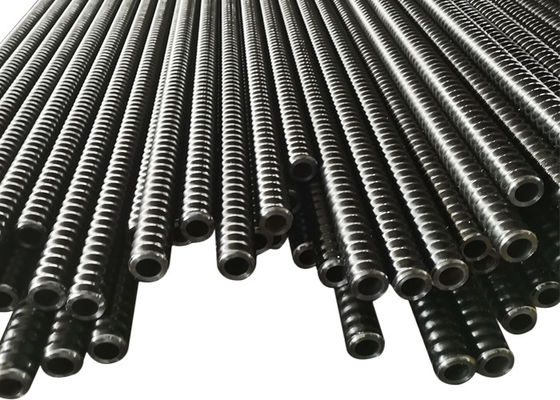

พื้นหลวม (ดินเหนียว ทรายร่วน ฯลฯ) แท่งสมอกลวงทำจากท่อไร้รอยต่อที่มีความแข็งแรงสูง
คุณสมบัติของ Bolt Grouting Anchor Bolt:
การออกแบบกลวง ใช้ฟังก์ชันท่อยาแนว หลีกเลี่ยงการสูญเสียปูนเมื่อยาแนวแบบดั้งเดิม
ดึงท่อออก อัดฉีดเต็มและสามารถบรรลุแรงดันยาแนวเพื่อปรับปรุงคุณภาพของโครงการ
ศูนย์เป็นสิ่งที่ดี มอร์เตอร์สามารถห่อตัวโบลท์เข้าด้วยกันเพื่อหลีกเลี่ยงการกัดกร่อนที่จะบรรลุตาม
วัตถุประสงค์ในการสนับสนุนระยะ
ติดตั้งง่าย โดยไม่ต้องประมวลผลเธรดที่หน้างานสามารถติดตั้งเพลท, น๊อตได้อย่างง่ายดาย
โบลท์สมอเจาะ Selt Description
มันอาจเจาะ ยาแนว และทอดสมอโดยรวม
มีข้อกำหนดที่กว้างเส้นผ่านศูนย์กลาง: 25-130 มม.
รวดเร็วและก่อสร้างง่าย ประสิทธิภาพสูง
ใช้หินที่อยู่รอบๆ
คุณสมบัติ
■ เส้นเอ็นทำหน้าที่เป็นแกนสว่านพร้อมกัน
■ การติดตั้งที่รวดเร็วเป็นพิเศษเนื่องจากการเจาะรูแบบเจาะซ้ำซ้อนด้วยการเจาะและการอัดฉีดพร้อมกัน
■ ระบบสามารถติดตั้งในพื้นที่จำกัดโดยใช้อุปกรณ์เจาะที่เรียบง่ายและกะทัดรัด
■ การออกแบบจุดยึดแบบแปรผันและการชดเชยมุม
■ ยาแนวที่ไม่สม่ำเสมอช่วยเพิ่มความจุ
■ ดอกสว่านมีให้เลือกตามสภาพพื้นต่างๆ
■ สามารถใช้เป็น so
สาขาวิชา
■ ความลาดชัน เขื่อน และการรักษาเสถียรภาพของหิน
■ การขุดเจาะและการขุดเจาะ
■ การตรึงตาข่ายหินตก
■ อุปสรรคหิมะถล่ม
■ ฐานราก
Anchor Bolt
R-Thread Anchor Bolt ข้อมูลทางเทคนิค
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
เส้นผ่านศูนย์กลางภายนอก (มม.) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
|
เส้นผ่านศูนย์กลางภายใน (มม.) |
14 |
20 |
16 |
21 |
36 |
33 |
52 |
45 |
|
ความสามารถในการรับน้ำหนักสูงสุด (เคเอ็น) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
|
ความสามารถในการรับน้ำหนัก (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
|
ความต้านแรงดึง Rp0.2 (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
ความแข็งแรงของผลผลิต Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
น้ำหนัก(กก./ม.) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
|
ประเภทเธรด (มือซ้าย) |
ISO10208 |
ISO1720 |
มาตราฐาน มท.76 |
|||||
|
เกรดเหล็ก |
En10083-1 En10083-1 (เหล็กโครงสร้างโลหะผสม) |
|||||||
|
เมื่อเทียบกับเหล็กกล้าคาร์บอน เหล็กกล้าโครงสร้างโลหะผสมมีความสามารถในการป้องกันการกัดกร่อนสูงและเชิงกลสูง |
||||||||
T-Thread Anchor Bolt ข้อมูลทางเทคนิค
|
ประเภทบาร์ |
ข้างนอก เส้นผ่านศูนย์กลาง (มม.) |
ข้างใน เส้นผ่านศูนย์กลาง (มม.) |
ภาพตัดขวาง (มม.2) |
สุดยอด โหลด KN |
อัตราผลตอบแทน KN |
น้ำหนัก (กก./ม.) |
ด้ายซ้าย/ มือขวา |
|
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
ยกหรือขวา |
|
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
ยกหรือขวา |
|
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
ยกหรือขวา |
|
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
ยกหรือขวา |
|
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
ยกหรือขวา |
|
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
ยกหรือขวา |
|
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
ยกหรือขวา |
|
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
ยกหรือขวา |
|
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
ยกหรือขวา |
