TT ซีรี่ส์แยกของเหลวจากของแข็งอุปกรณ์ในโรงงาน Flotation การทำเหมืองแผ่นดิสก์เครื่องกรองสูญญากาศ

TT ซีรี่ส์แยกของเหลวจากของแข็งอุปกรณ์ในโรงงาน Flotation การทำเหมืองแผ่นดิสก์เครื่องกรองสูญญากาศ

  • TT ซีรี่ส์แยกของเหลวจากของแข็งอุปกรณ์ในโรงงาน Flotation การทำเหมืองแผ่นดิสก์เครื่องกรองสูญญากาศ
  • TT ซีรี่ส์แยกของเหลวจากของแข็งอุปกรณ์ในโรงงาน Flotation การทำเหมืองแผ่นดิสก์เครื่องกรองสูญญากาศ
  • TT ซีรี่ส์แยกของเหลวจากของแข็งอุปกรณ์ในโรงงาน Flotation การทำเหมืองแผ่นดิสก์เครื่องกรองสูญญากาศ
  • TT ซีรี่ส์แยกของเหลวจากของแข็งอุปกรณ์ในโรงงาน Flotation การทำเหมืองแผ่นดิสก์เครื่องกรองสูญญากาศ
TT ซีรี่ส์แยกของเหลวจากของแข็งอุปกรณ์ในโรงงาน Flotation การทำเหมืองแผ่นดิสก์เครื่องกรองสูญญากาศ
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: MIROC
ได้รับการรับรอง: ISO 9001
หมายเลขรุ่น: TT เซรามิคสูญญากาศเซรามิคระบบการกรอง
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD 1000 - USD30000
รายละเอียดการบรรจุ: กล่องเหล็ก
เวลาการส่งมอบ: 45 วัน - 60 วัน
เงื่อนไขการชำระเงิน: T/T, l/c, D/A, D/P เวสเทิร์น ยูเนี่ยน MoneyGram
สามารถในการผลิต: 30 ชุดต่อเดือน
ติดต่อ
รายละเอียดสินค้า
สี:: สีเหลือง ประเภท:: ปล่อยของเหลวอัตโนมัติ
พื้นที่ตัวกรอง:: 2m³ ถึง 120m³ จำนวนแผ่น:: 1 วงกลมถึง 20 วงกลม
เส้นผ่านศูนย์กลางภายนอกของแผ่น: 1510 มม. 1920 มม. 2182 มม. 2215 มม. 2360 มม
เน้น:

แผ่นกรองเซรามิค

,

แผ่นกรองสูญญากาศ

แอปพลิเคชัน:



TT Series Vacuum Ceramic Filter System ใช้กันอย่างแพร่หลายในอุตสาหกรรมเหมืองแร่เพื่อแยกของเหลวออกจากของแข็งเพื่อการบำบัดน้ำเสียหลักการทำงานและโครงสร้างคล้ายกับแผ่นกรองแบบธรรมดา ยกเว้นสื่อกรองจะถูกแทนที่ด้วยแผ่นเซรามิกที่มีรูพรุนละเอียด ทำให้ทนทานต่อสารเคมีเกือบทั้งหมดและมีอายุการใช้งานยาวนานTT Series ได้รับการออกแบบและผลิตตามความต้องการเฉพาะของลูกค้า



คุณสมบัติ:

1. พื้นที่กรองตั้งแต่ 6 ลบ.ม. ถึง 120 ลบ.ม.
2. ระดับสุญญากาศสูง ความชื้นต่ำบนเค้กขึ้นรูป
3. ความแม่นยำในการกรองสูง การกรองแบบทึบ <50ppm
4. ใช้พลังงานต่ำ
5. ค่าใช้จ่ายในการดำเนินงานต่ำ
6. ระบบทำความสะอาดเค้กกรองเสริม
7. ระบบอัตโนมัติระดับสูง
8. โครงสร้างที่กะทัดรัดเพื่อลดพื้นที่ที่จำเป็นและการบำรุงรักษาที่สะดวก
9. ระบบระบายน้ำขั้นสูงช่วยให้สามารถใช้งานได้ในทุกสภาวะ

ระบบอัตโนมัติในฟังก์ชั่นพิเศษตามคำขอ



รายละเอียดข้อมูลจำเพาะ:

ระบบความจุขนาดเล็กจากพื้นที่การกรอง 2m2 ~ 9m2

แบบอย่าง TT-2 TT-4 TT-6 TT-8 TT3C-9

ข้อมูลจำเพาะ

(N ตร.ม. )

2m2 2m2 2m2 2m2

การถ่ายเทของเหลว

ทาง

อัตโนมัติ

การถ่ายเทของเหลว

กรองการระบายน้ำของปั๊ม ปล่อยของเหลวอัตโนมัติ กรองการระบายน้ำของปั๊ม ปล่อยของเหลวอัตโนมัติ กรองการระบายน้ำของปั๊ม ปล่อยของเหลวอัตโนมัติ กรองการระบายน้ำของปั๊ม ปล่อยของเหลวอัตโนมัติ

ขนาด L×W×H

(มม.)

2300×2480

×2100

2300×2480

×2100

2460×2480

×2100

2460×2480

×2100

2710×2480

×2100

2710×2480

×2100

2960×2780

×2100

2960×2780

×2100

2900×2850

×2450

เส้นผ่านศูนย์กลางภายนอกของ

จาน (มม.)

1510 1510 1510 1510 1510 1510 1510 1510 φ1920
พื้นที่กรอง (㎡) 2 2 4 4 6 6 8 8 9
จำนวนจาน (วงกลม) 1 1 2 2 3 3 4 4 3
ปริมาณเซรามิก 12 12 24 24 36 36 48 48 3
น้ำหนักรวม (t) 1.8 1.8 2 2 2.5 2.5 3 3 36
น้ำหนักยกเครื่องสูงสุด (t) 0.5 0.5 0.55 0.55 0.65 0.65 0.75 0.75 4
ปริมาณถัง (m3) 0.7 0.7 0.85 0.85 1.1 1.1 1.3 1.3 1
กำลังไฟฟ้าที่ติดตั้ง (KW) 6.35 7.9 7.4 8.95 7.7 9.25 8.8 10.35 1.1
กำลังการทำงานสูงสุด (KW) 5.85 7.4 6.6 8.15 6.6 8.15 7.4 8.95 8
พลังของความเร็วแกนหมุน 0.75 0.75 1.5 1.5 1.5 1.5 1.5 1.5 6.6

พลังของ

ความเร็วในการกวน

2.2 2.2 2.2 2.2 2.2 2.2 3 3 1.5
พลังของสุญญากาศ 1.45×2 1.45 1.45×2 1.45 1.45×2 1.45 1.45×2 1.45 2.2
พลังแห่งการไหลเวียน   3   3   3   3 1.45×2
กำลังของปั๊มปริมาตรควบคุม (KW) 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
พลังของอัลตราโซนิก (KW) 0.3 0.3 0.6 0.6 0.9 0.9 1.2 1.2 1.2

ปริมาณกรดไนตริก 98%

(กก./วัน)

1.8 1.8 3.6 3.6 5.4 5.4 7.2 7.2 16.2
น้ำสะอาด (ลบ.ม./ชม.) 0.36 0.36 0.72 0.72 1.08 1.08 1.44 1.44 38.88
แรงดันน้ำสะอาด (Mpa) 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5
ปริมาณการใช้น้ำในการผลิต (m3/d) 4.2 4.2 5.1 5.1 6.6 6.6 7.8 7.8 6.6
แรงดันน้ำเข้าในการผลิต 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7 0.35 ~ 0.5
ปริมาณลมสำหรับการล้างย้อนกลับด้วยแก๊ส (ลบ.ม./นาที) 0.67 0.67 0.67 0.67 0.67 0.67 0.67 0.67 0.36
วาล์วควบคุมแก๊ส 0.36 0.36 0.36 0.36 0.36 0.36 0.36 0.36 0.7
แรงดันอากาศเข้า (Mpa) 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.5 ~ 1.5
ความเร็วเพลาหลัก (รอบ/นาที) 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5 12 ~ 20
ความเร็วของกวน (r/min) 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20



ระบบความจุขนาดเล็กจากพื้นที่การกรอง 10m2 ~ 18m2

แบบอย่าง TT-10 TT-12 TT-15 TT-18
ข้อมูลจำเพาะ (N m2 ) 2m2 3m2 3m2 3m2
วิธีการปล่อยของเหลว ปล่อยของเหลวอัตโนมัติ กรองการระบายน้ำของปั๊ม ปล่อยของเหลวอัตโนมัติ กรองการระบายน้ำของปั๊ม ปล่อยของเหลวอัตโนมัติ กรองการระบายน้ำของปั๊ม ปล่อยของเหลวอัตโนมัติ กรองการระบายน้ำของปั๊ม
ขนาด ยาว×กว้าง×สูง (มม.)

3210×2780

×2100

3210×2780

×2100

3200×3080

×2450

3200×3080

×2450

4300×3100

×2490

4300×3100

×2490

4600×3100

×2490

4600×3100

×2490

เส้นผ่านศูนย์กลางภายนอกของแผ่น (มม.) 1510 1510 φ1920 φ1920 φ1920 φ1920 φ1920 φ1920
พื้นที่กรอง (㎡) 10 10 12 12 15 15 18 18
จำนวนจาน (วงกลม) 5 5 4 4 5 5 6 6
ปริมาณเซรามิก 60 60 48 48 60 60 72 72
น้ำหนักรวม (t) 3.5 3.5 5 5 5.5 5.5 6 6
น้ำหนักยกเครื่องสูงสุด (t) 0.85 0.85 1.2 1.2 1.4 1.4 1.5 1.5
ปริมาณถัง (m3) 1.55 1.55 1.5 1.5 2 2 2.6 2.6
กำลังไฟฟ้าที่ติดตั้ง (KW) 9.1 10.65 9.2 10.75 12.1 15.25 12.5 15.65
กำลังการทำงานสูงสุด (KW) 7.4 8.95 7.4 8.95 9.9 13.05 9.9 13.05
พลังของความเร็วแกนหมุน 1.5 1.5 1.5 1.5 2.2 2.2 2.2 2.2
พลังของความเร็วในการกวน 3 3 3 3 3 3 3 3
พลังของสุญญากาศ 1.45×2 1.45 1.45×2 1.45 2.35×2 2.35 2.35×2 2.35
พลังแห่งการไหลเวียน   3   3   5.5   5.5
กำลังของปั๊มปริมาตรควบคุม (KW) 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
พลังของอัลตราโซนิก (KW) 1.5 1.5 1.6 1.6 2 2 2.4 2.4

ปริมาณกรดไนตริก 98%

(กก./วัน)

9 9 10.8 10.8 13.5 13.5 16.2 16.2
น้ำสะอาด (ลบ.ม./ชม.) 1.8 1.8 2.16 2.16 2.7 2.7 3.24 3.24
แรงดันน้ำสะอาด (Mpa) 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5 0.35 ~ 0.5
ปริมาณการใช้น้ำในการผลิต (m3/d) 9.3 9.3 9 9 12 12 15.6 15.6
แรงดันน้ำเข้าในการผลิต 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7 0.5 ~ 0.7
ปริมาณลมสำหรับการล้างย้อนกลับด้วยแก๊ส (ลบ.ม./นาที) 0.67 0.67 1 1 1 1 1 1
วาล์วควบคุมแก๊ส 0.36 0.36 0.36 0.36 0.36 0.36 0.36 0.36
แรงดันอากาศเข้า (Mpa) 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7
ความเร็วเพลาหลัก (รอบ/นาที) 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5 0.5 ~ 1.5
ความเร็วของกวน (r/min) 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20



การอ้างอิงชิ้นส่วน:

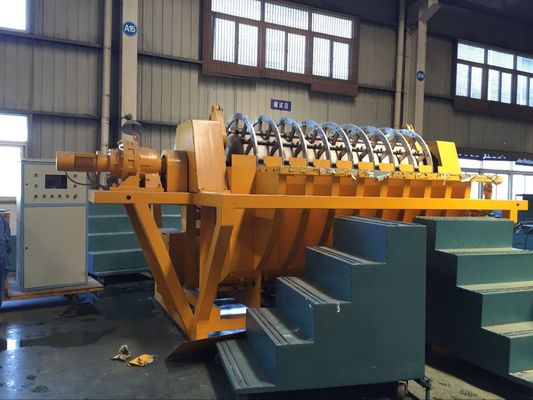

ถังคายน้ำ:

TT ซีรี่ส์แยกของเหลวจากของแข็งอุปกรณ์ในโรงงาน Flotation การทำเหมืองแผ่นดิสก์เครื่องกรองสูญญากาศ 0

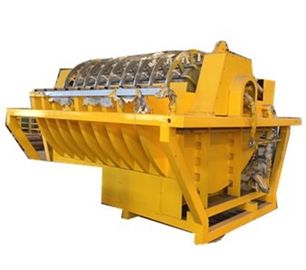

การบรรจุกล่องเหล็ก :

TT ซีรี่ส์แยกของเหลวจากของแข็งอุปกรณ์ในโรงงาน Flotation การทำเหมืองแผ่นดิสก์เครื่องกรองสูญญากาศ 1

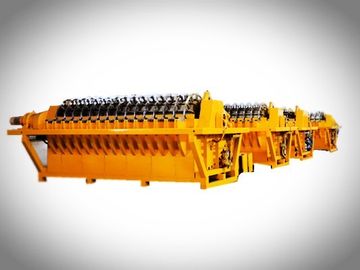

การบรรจุชิ้นส่วนอะไหล่:



TT ซีรี่ส์แยกของเหลวจากของแข็งอุปกรณ์ในโรงงาน Flotation การทำเหมืองแผ่นดิสก์เครื่องกรองสูญญากาศ 2
