| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MIROC Rock Drilling Tools |
| ได้รับการรับรอง: | API |
| หมายเลขรุ่น: | ค้อน QL80 DTH |
| จำนวนสั่งซื้อขั้นต่ำ: | ค้อน Hammer DEM จำนวน 1 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 10-15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 20000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | ค้อน Dth | ชุด: | QL80 |
|---|---|---|---|
| ขนาด: | 8 นิ้ว Dth ค้อน | พิมพ์: | มีฟุตวาล์ว ไม่มีฟุตวาล์ว |
| ใช้: | อุโมงค์, การขุด, เหมืองหิน, บ่อน้ำ | สี: | สีเขียว, สีดำ, สีส้ม, สีฟ้า, สีทอง ฯลฯ |
| เน้น: | down the hole drilling tools,down the hole hammer |
||

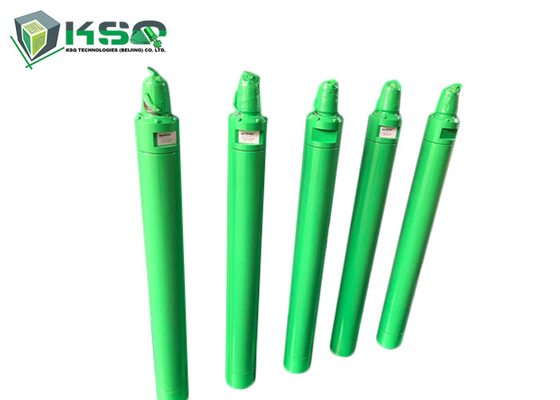

เครื่องมือเจาะรูแบบไร้วาล์ว 8 นิ้วพร้อมค้อน Dth การถ่ายโอนพลังงานที่มีประสิทธิภาพสูง
ในสว่านกระแทก DTH ดอกเจาะหินเป็นส่วนต่อเนื่องของด้าม ซึ่งลูกสูบเจาะหินจะกระแทกโดยตรงเนื่องจากลูกสูบสัมผัสโดยตรงกับดอกสว่าน จึงมีการสูญเสียพลังงานเพียงเล็กน้อยสิ่งนี้ทำให้ค้อน DTH มีอัตราการเจาะเกือบคงที่โดยไม่คำนึงถึงความยาวของรู
ลักษณะของค้อน DTH ความดันอากาศสูงพร้อมวาล์วเท้า:
เป็นค้อน DTH ความดันอากาศสูงแบบไม่มีวาล์วพร้อมวาล์วเท้ามีข้อดีดังต่อไปนี้:
คุณสมบัติหลักดังต่อไปนี้:
1. การกระจายอากาศแบบไร้วาล์วเชื่อถือได้มากขึ้น
2. การออกแบบลูกสูบที่เรียบง่ายช่วงชีวิตที่ยาวนาน
3. การถ่ายโอนพลังงานที่มีประสิทธิภาพมากขึ้น ความเร็วในการเจาะที่เร็วขึ้น การใช้อากาศต่ำ และการใช้น้ำมันที่ลดลง
4. ชิ้นส่วนภายในน้อยลง, โครงสร้างที่เรียบง่าย, อายุการใช้งานยาวนาน, ความล้มเหลวน้อยลง และง่ายต่อการบำรุงรักษา เนื่องจากชิ้นส่วนทั้งหมดได้รับการอบชุบด้วยความร้อน
5. ถอดแยกชิ้นส่วนได้ง่ายเนื่องจากชิ้นส่วนย่อยด้านบน หัวจับไดรฟ์ และกระบอกสูบภายนอกเชื่อมต่อกันด้วยด้ายหลายขั้นตอน
QL80 ค้อน DTH ความดันอากาศสูงพร้อมวาล์วเท้าข้อมูลจำเพาะ:
| รายการ | อะไหล่ทดแทน |
| 1 | ย่อยด้านบน |
| 2 | โอริงของซับบน |
| 3 | แหวนฝ่าวงล้อม |
| 4 | เช็ควาล์ว |
| 5 | ฤดูใบไม้ผลิ |
| 6 | บัฟเฟอร์การบีบอัด |
| 7 | จำหน่ายแอร์ |
| 8 | กระบอกสูบภายใน |
| 9 | ลูกสูบ |
| 10 | กระบอกสูบภายนอก |
| 11 | คู่มือแขน |
| 12 | โอริงของแหวนหยุด |
| 13 | หยุดกริ่ง |
| 14 | แหวนฝ่าวงล้อม |
| 15 | ขับก้อน |
| 16 | สว่าน |
| เส้นผ่านศูนย์กลางการเจาะ(มิลลิเมตร) | ความยาวค้อนไม่มีบิต(มิลลิเมตร) | เส้นผ่านศูนย์กลางภายนอก(มิลลิเมตร) | น้ำหนักไม่มีบิต (กก.) | ||||
| φ195-φ254 | 1465 | 180มม | 182 | ||||
| แรงดันใช้งาน (Mpa) | ปริมาณการใช้อากาศ(ลบ.ม./นาที) | ||||||
| 1.5-3.0 เมกะปาสคาล | 1.0Mpa: 15 ลบ.ม./นาที | 1.8Mpa: 26 ลบ.ม./นาที | 2.4Mpa: 34 ลบ.ม./นาที | ||||
| อัตรากระแทกที่ 17 bar | ความเร็วการหมุนที่แนะนำ | เธรดก้านเชื่อมต่อ | ก้านบิต | ||||
| 20Hz | 15-25 รอบ/นาที | API 4 1/2'' ระเบียบ | QL80 | ||||
ลักษณะของค้อน DTH ความดันอากาศสูงที่ไม่มีวาล์วเท้า:
เป็นค้อน DTH ความดันอากาศสูงชนิดหนึ่งที่ไม่มีวาล์วเท้าและเป็นการออกแบบใหม่ล่าสุดของเรานอกจากนี้ยังเป็นหนึ่งในค้อน DTH ที่ล้ำสมัยที่สุดในโลกอีกด้วย
มีข้อดีดังต่อไปนี้:
1. หมดปัญหาการแตกหักของฟุตวาล์วและการขยายตัวและการหดตัว
2. ลดการใช้พลังงานและความถี่ในการกระแทกที่สูงขึ้นความเร็วในการเจาะสูงกว่าฟุตวาล์ว 15-30%
3. โครงสร้างที่เรียบง่าย, ชิ้นส่วนที่เชื่อถือได้, ช่วงชีวิตที่ยาวนาน, การบำรุงรักษาที่ง่ายและราคาถูก
4. ลดการใช้อากาศและน้ำมันปริมาณการใช้น้ำมันต่ำกว่าฟุตวาล์วประมาณ 10%
QL80 ค้อน DTH ความดันอากาศสูงไม่มีวาล์วเท้าข้อมูลจำเพาะ:
| รายการ | อะไหล่ทดแทน |
| 1 | ย่อยด้านบน |
| 2 | โอริงของซับบน |
| 3 | แหวนฝ่าวงล้อม |
| 4 | เช็ควาล์ว |
| 5 | ฤดูใบไม้ผลิ |
| 6 | จำหน่ายแอร์ |
| 7 | กระบอกสูบภายใน |
| 8 | ลูกสูบ |
| 9 | กระบอกสูบภายนอก |
| 10 | คู่มือแขน |
| 11 | โอริงของแหวนหยุด |
| 12 | หยุดกริ่ง |
| 13 | แหวนฝ่าวงล้อม |
| 14 | ขับก้อน |
| 15 | สว่าน |
QL80 ค้อน DTH ความดันอากาศสูงไม่มีวาล์วเท้าข้อมูลจำเพาะ:
| เส้นผ่านศูนย์กลางการเจาะ(มิลลิเมตร) | ความยาวค้อนไม่มีบิต(มิลลิเมตร) | เส้นผ่านศูนย์กลางภายนอก(มิลลิเมตร) | น้ำหนักไม่มีบิต (กก.) | ||||
| φ216-φ254 | 1340 | 203มม | 203 | ||||
| แรงดันใช้งาน (Mpa) | ปริมาณการใช้อากาศ(ลบ.ม./นาที) | ||||||
| 1.8-3.0 เมกะปาสคาล | 1.0Mpa: 16 ลบ.ม./นาที | 1.8Mpa: 28 ลบ.ม./นาที | 2.4Mpa: 39 ลบ.ม./นาที | ||||
| อัตรากระแทกที่ 17 bar | ความเร็วการหมุนที่แนะนำ | เธรดก้านเชื่อมต่อ | ก้านบิต | ||||
| 22Hz | 15-25 รอบ/นาที | API 4 1/2'' ระเบียบ | QL80 | ||||
แอพพลิเคชั่น
1. เหมืองและเหมืองหิน
2. การก่อสร้างถนนสำหรับงานเจาะและระเบิด
3. การเจาะบ่อน้ำ
4. การป้องกันความลาดชัน
KSQ เครื่องมือเจาะหินที่เกี่ยวข้อง:
(1) แท่งสว่านแบบอินทิกรัล–ก้าน H19 x 108mm และ H22 108mm.
(2) เครื่องมือเจาะหินเรียว- ดอกสิ่ว ดอกกากบาท ดอกกระดุม ดอกสว่านเทเปอร์ 7, 11, 12 องศา
(3) เครื่องมือเจาะหินเกลียว- บิตปุ่ม, บิตปุ่ม retrac, ปุ่มดรอปเซ็นเตอร์บิต, บิตโดม, บิตรีม, ก้านต่อ, MF-Rod, ปลอกข้อต่อของเกลียว R25, R28, R32, R38, T38, T45, T51, ST58, ST68
(4) อแดปเตอร์ต่อก้าน (แท่งสไตรค์)- เทียบเท่ากับ Atlas Copco, , Furukawa, Gardner Genver, Ingersoll Rand เป็นต้น
(5) บิตและค้อนแบบ Down-the-hole (DTH)- 3'', 4'', 5'', 6'', 8'' ค้อนและบิตปุ่ม DTH
ผลิตภัณฑ์อื่น ๆ : บิต Tricone, บิต PDC, แท่งสมอกลวงที่เจาะด้วยตนเอง ฯลฯ
