| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MIROC Rock Drilling Tools |
| ได้รับการรับรอง: | API |
| หมายเลขรุ่น: | ค้อน NUMA Series DTH |
| จำนวนสั่งซื้อขั้นต่ำ: | ค้อน Hammer DEM จำนวน 1 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 10-15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 20000 ชิ้นต่อเดือน |
| ชื่อสินค้า: | ค้อน DTH | ชุด: | NUMA 100, NUMA 120, NUMA 125 ซีรี่ส์ |
|---|---|---|---|
| ขนาด: | 225 มม., 275 มม | ชนิด: | ด้วย Foot Valve, ไม่มี Valve Valve |
| ใช้: | การขุดอุโมงค์เหมืองหินและบ่อน้ำ | สี: | เขียว, ดำ, ส้ม, น้ำเงิน, ทอง ฯลฯ |
| เน้น: | down hole hammer,down the hole hammer |
||

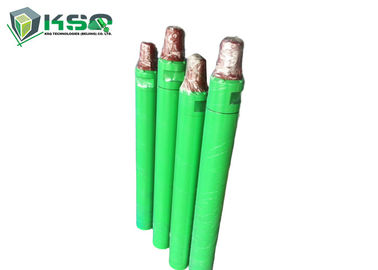

NUMA Series DTH ค้อนความกดอากาศสูงพร้อมอายุการใช้งานยาวนาน
คุณสมบัติ:
1. การออกแบบที่เรียบง่ายและเหมาะสมง่ายต่อการประกอบและ dis-assemble อัตราปัญหาต่ำ
2. การบริโภคอากาศต่ำ, การขุดเจาะเรียบ, พลังกระแทกสูงสุด, อัตราการเจาะสูง
3. การรักษาความร้อนที่แม่นยำหลายครั้งพร้อมชิ้นส่วนค้อนทั้งหมดเพื่อให้อายุการใช้งานยาวนานที่สุดภายใต้สภาพการทำงานที่ขรุขระ
ลักษณะของค้อน DTH ความดันอากาศสูงด้วยวาล์วเท้า:
มันเป็นค้อนความดันสูง DTH ที่มีวาล์วเท้า มันมีข้อดีดังต่อไปนี้:
คุณสมบัติหลักดังต่อไปนี้:
1. การกระจายอากาศของ Valveless น่าเชื่อถือมากขึ้น
2. การออกแบบที่เรียบง่ายของลูกสูบ ช่วงชีวิตที่ยาวนาน
3. ถ่ายโอนพลังงานที่มีประสิทธิภาพมากขึ้นความเร็วในการเจาะเร็วขึ้นใช้อากาศน้อยและสิ้นเปลืองน้ำมันน้อยลง
4. ลดจำนวนชิ้นส่วนภายในโครงสร้างที่เรียบง่ายอายุการใช้งานที่ยาวนานความล้มเหลวน้อยลงและง่ายต่อการบำรุงรักษาเพราะชิ้นส่วนทั้งหมดได้รับความร้อน
5. ถอดแยกชิ้นส่วนได้ง่ายเนื่องจากหัวย่อยด้านบนหัวจับไดรฟ์และกระบอกสูบภายนอกเชื่อมต่อกันด้วยด้ายหลายขั้นตอน
NUMA ซีรี่ส์ค้อนความดันอากาศสูง DTH พร้อมวาล์วเท้าคุณสมบัติ:
| ค้อน DTH ความดันอากาศสูงพร้อมวาล์วเท้า - ค้อน NUMA ซีรี่ส์ DTH | |||
| ลักษณะ | น้ำหนัก (กิโลกรัม) | ||
| N100 | N120 | N125 | |
| 1. ด้านบนย่อย | 59.00 | 70.00 | 70.00 |
| 2. โอริงของยอดนิยมย่อย | 0.03 | 0.04 | 0.04 |
| 3. ทำลายแหวน | 0.40 | 0.80 | 0.80 |
| 4. เช็ควาล์ว | 1.60 | 3.00 | 3.00 |
| 5. สปริง | 0.30 | 0.10 | 0.10 |
| 6. การบีบอัดบัฟเฟอร์ | 0.60 | 1.00 | 1.00 |
| 7. ผู้จัดจำหน่ายทางอากาศ | 11.50 | 20.00 | 20.00 |
| 8. กระบอกภายใน | 11.00 | 23.00 | 23.00 |
| 9. ลูกสูบ | 62.00 | 125.00 | 125.00 |
| 10. กระบอกภายนอก | 112.00 | 170.00 | 170.00 |
| 11. Guided Sleeve | - | 18.00 | - |
| 12. O-ring ของ Stop Ring | 0.03 | 0.04 | 0.01 |
| 13. หยุดแหวน | 1.50 | 4.50 | 4.00 |
| 14. แหวนแหกคุก | 0.40 | 0.80 | 0.80 |
| 15. Drive Chuck | 26.00 | 49.00 | 45.00 |
| 16. สว่าน | 115.00 | 120.00 | 175.00 |
| ข้อมูลทางเทคนิค | |||
| แบบ | N100 | N120 | N125 |
| ความยาว (ไม่รวมบิต) | 1510mm | 1900mm | 1900mm |
| น้ำหนัก (ไม่รวมบิต) | 288.00kg | 485.00kg | 480.00kg |
| เส้นผ่านศูนย์กลางภายนอก | φ226mm | φ275mm | φ275mm |
| Bit Shank | NUMA100 | NUMA120 | NUMA125 |
| ช่วงของรู | φ254 - φ311มม | φ305-φ445mm | φ305-φ445mm |
| เธรดการเชื่อมต่อ | API 4 1/2 '' Reg, API 6 5/8 '' Reg | API 6 5/8 '' Reg | API 6 5/8 '' Reg |
| แรงกดดันจากงาน | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa |
| อัตราผลกระทบที่ 17 บาร์ | 18HZ | 16HZ | 16HZ |
| ความเร็วการหมุนที่แนะนำ | 15 - 25 รอบ / นาที | 15 - 25 รอบ / นาที | 15 - 25 รอบ / นาที |
| ปริมาณการใช้อากาศ | 1.0Mpa: 22 m³ / นาที | 1.0Mpa: 30 m³ / นาที | 1.0Mpa: 30 m³ / นาที |
| 1.8Mpa: 45 m³ / นาที | 1.8Mpa: 56 m³ / นาที | 1.8Mpa: 56 m³ / นาที | |
| 2.4Mpa: 60 m³ / นาที | 2.4Mpa: 78 m³ / นาที | 2.4Mpa: 78 m³ / นาที | |
ลักษณะของค้อน DTH ความดันอากาศสูงที่ไม่มีวาล์วเท้า:
มันเป็นค้อน DTH ชนิดแรงดันสูงที่ไม่มีวาล์วเท้าและเป็นดีไซน์ใหม่ล่าสุดของเรา นอกจากนี้ยังเป็นหนึ่งในค้อน DTH ที่ทันสมัยที่สุดในโลก
มันมีข้อดีดังต่อไปนี้:
1. จากปัญหาการแตกหักของวาล์วเท้าและการขยายตัวและการหดตัว
2. ลดการใช้พลังงานและความถี่กระแทกสูงขึ้น ความเร็วในการเจาะนั้นสูงกว่าอันที่มีวาล์วเท้า 15-30%
3. โครงสร้างที่เรียบง่ายชิ้นส่วนที่เชื่อถือได้ช่วงชีวิตที่ยาวนานการบำรุงรักษาง่ายและราคาถูก
4. ลดปริมาณอากาศและน้ำมัน ปริมาณการใช้น้ำมันน้อยกว่าประมาณ 10% เมื่อใช้กับวาล์วเท้า
NUMA ซีรี่ส์ค้อนความดันอากาศสูง DTH ไม่มีวาล์วเท้าข้อมูลจำเพาะ:
| ค้อน DTH ความดันอากาศสูงไม่มีวาล์วเท้า - N Series DTH Hammer | |||
| ลักษณะ | น้ำหนัก (กิโลกรัม) | ||
| N100A | N120A | N125A | |
| 1. ด้านบนย่อย | 59.00 | 70.00 | 70.00 |
| 2. โอริงของยอดนิยมย่อย | 0.03 | 0.04 | 0.04 |
| 3. ทำลายแหวน | 0.50 | 0.80 | 0.80 |
| 4. เช็ควาล์ว | 1.40 | 2.00 | 2.00 |
| 5. สปริง | 0.30 | 0.10 | 0.10 |
| 6. ผู้จัดจำหน่ายทางอากาศ | 10.50 | 16.00 | 16.00 |
| 7. กระบอกภายใน | 12.50 | 25.00 | 25.00 |
| 8. ลูกสูบ | 77.00 | 113.00 | 113.00 |
| 9. กระบอกภายนอก | 110.00 | 170.00 | 170.00 |
| 10. ปลอกแขนไกด์ | 4.50 | 25.00 | 23.00 |
| 11. O-ring ของ Stop Ring | 0.02 | 0.01 | 0.01 |
| 12. หยุดแหวน | 1.90 | 4.50 | 4.00 |
| 13. แหวนแหกคุก | 0.50 | 0.80 | 0.80 |
| 14. Drive Chuck | 25.50 | 48.00 | 45.00 |
| 15. สว่าน | 106.00 | 164.00 | 175.00 |
| ข้อมูลทางเทคนิค | |||
| แบบ | N100A | N120A | N125A |
| ความยาว (ไม่รวมบิต) | 1545mm | 1880mm | 1880mm |
| น้ำหนัก (ไม่รวมบิต) | 305.00kg | 475.00kg | 470.00kg |
| เส้นผ่านศูนย์กลางภายนอก | φ226mm | φ275mm | φ275mm |
| Bit Shank | NUMA100 | NUMA120 | NUMA125 |
| ช่วงของรู | φ254 - φ311มม | φ305-φ445mm | φ305-φ445mm |
| เธรดการเชื่อมต่อ | API 4 1/2 '' Reg, API 5 1/2 '' Reg | API 5 1/2 '' Reg, API 6 5/8 '' Reg | API 5 1/2 '' Reg, API 6 5/8 '' Reg |
| แรงกดดันจากงาน | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa |
| อัตราผลกระทบที่ 17 บาร์ | 20Hz | 20Hz | 20Hz |
| ความเร็วการหมุนที่แนะนำ | 15 - 25 รอบ / นาที | 15 - 25 รอบ / นาที | 15 - 25 รอบ / นาที |
| ปริมาณการใช้อากาศ | 1.0Mpa: 22 m³ / นาที | 1.0Mpa: 28 m³ / นาที | 1.0Mpa: 28 m³ / นาที |
| 1.8Mpa: 40 m³ / นาที | 1.8Mpa: 50 m³ / นาที | 1.8Mpa: 50 m³ / นาที | |
| 2.4Mpa: 65 m³ / นาที | 2.4Mpa: 71 m³ / นาที | 2.4Mpa: 71 m³ / นาที | |
การประยุกต์ใช้งาน
โรงงาน
