| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MIROC |
| ได้รับการรับรอง: | SGS certified, ISO |
| หมายเลขรุ่น: | DHD3.5 COP35 QLX35 TD35.2 Terranox 3 ค้อน DTH |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 15-20days |
| เงื่อนไขการชำระเงิน: | T / T, L / C, D / A, D / P, Western Union |
| สามารถในการผลิต: | 20000pcs ต่อเดือน |
| สี:: | สีเขียว / เหลือง | การประยุกต์ใช้:: | การขุดบ่อน้ำบาดาลการขุดเจาะการก่อสร้างการขุดเจาะหิน |
|---|---|---|---|
| ประเภทก้านบิต:: | ภารกิจตำรวจ DHD QL SD | ประเภทค้อน: | COPY ภารกิจ DHD QL SD ความดันอากาศสูง |
| เส้นผ่าศูนย์กลางบิต: | φ90 - φ445mm | วิธีการเจาะ: | DTH เจาะ |
| ชื่อผลิตภัณฑ์: | ภารกิจ COPD DHD QL ความดันอากาศสูงลงรูค้อน | ||
| เน้น: | down the hole drilling tools,down the hole hammer |
||

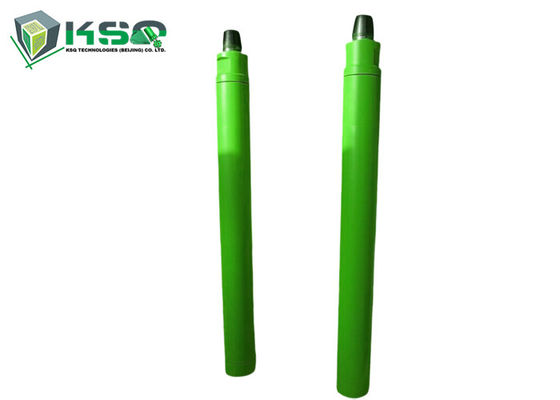

DHD3.5 COP35 QLX35 TD35.2 ค้อน Terranox 3 DTH, ค้อนความดันอากาศสูงลงค้อน
แอปพลิเคชั่น
1. การขุดใต้ดิน
2. การดำเนินการม้านั่งเหมือง
3. การขุดบ่อน้ำ
| ค้อน DTH ความดันอากาศสูง 3" ไม่มีวาล์วเท้า | |||||||||||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||||||||||
| ข้อมูลทางเทคนิค | |||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
ค้อน DTH ความดันอากาศสูงพร้อมวาล์วเท้า
ลักษณะของค้อน DTH ความดันอากาศสูงพร้อมวาล์วเท้า:
เป็นค้อน DTH ความดันอากาศสูงแบบไม่มีวาล์วพร้อมวาล์วเท้ามันมีข้อดีดังต่อไปนี้:
คุณสมบัติหลักดังต่อไปนี้:
1. การกระจายอากาศแบบไม่มีวาล์ว เชื่อถือได้มากขึ้น
2. การออกแบบที่เรียบง่ายของลูกสูบช่วงชีวิตที่ยาวนาน
3. การถ่ายโอนพลังงานอย่างมีประสิทธิภาพมากขึ้น ความเร็วในการเจาะที่เร็วขึ้น การใช้อากาศต่ำ และลดการใช้น้ำมัน
4. ชิ้นส่วนภายในน้อยลง โครงสร้างเรียบง่าย อายุการใช้งานยาวนาน ความล้มเหลวน้อยลง และดูแลรักษาง่ายกว่า เนื่องจากชิ้นส่วนทั้งหมดผ่านการอบชุบด้วยความร้อน
5. ง่ายต่อการถอดประกอบเพราะส่วนย่อยด้านบน, หัวจับไดรฟ์และกระบอกสูบภายนอกเชื่อมต่อกันด้วยเกลียวหลายขั้นตอน
| ค้อน DTH ความดันอากาศสูงพร้อมวาล์วเท้า - KSQ ซีรี่ส์ DTH Hammer | ||||||||
| แบบอย่าง | KSQ35 | KSQ45 | KSQ55 | KSQ55C | KSQ65 | KSQ85 | KSQ1120 | |
| ความยาว (ไม่มีบิต) | 930mm | 1030mm | 1214mm | 1160mm | 1248mm | 1492mm | 1900mm | |
| น้ำหนัก (ไม่มีบิต) | 25.00กก. | 39.00กก. | 76.50กก. | 72.50กก. | 100.00กก. | 188.00กก. | 480.00กก. | |
| เส้นผ่านศูนย์กลางภายนอก | φ82mm | φ99mm | φ126mm | φ126mm |
φ142มม., φ144มม., φ146มม., φ148มม., |
φ180mm, φ185mm, | φ275mm | |
| บิต Shank | DHD3.5 |
COP44 /DHD340 |
COP54 /DHD350R |
KSQ55C /DHD350Q |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 | |
| ช่วงรู | φ92 - φ110mm | φ110 - φ135mm | φ135 - φ155mm | φ135 - φ155mm | φ155 - φ190mm | φ195 - φ254mm | φ305 - φ445mm | |
| เธรดการเชื่อมต่อ | API 2 3/8 '' การลงทะเบียน | API 2 3/8 '' การลงทะเบียน | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' ปกติ | API 4 1/2 '' การลงทะเบียน | API 6 5/8 '' การลงทะเบียน | |
| แรงกดดันจากงาน | 1.0 - 1.5 Mpa | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.3 - 2.3 Mpa | 1.5 - 2.5 เมกะปาสกาล | 1.5 - 3.0 Mpa | 2.0 - 3.5 Mpa | |
| อัตรากระแทกที่ 17 บาร์ | 28HZ | 27HZ | 25HZ | 25HZ | 23HZ | 27HZ | 16HZ | |
| ความเร็วในการหมุนที่แนะนำ | 25 - 40 รอบ/นาที | 25 - 40 รอบ/นาที | 20 - 35 รอบ/นาที | 20 - 35 รอบ/นาที | 20 - 30 รอบ/นาที | 20 - 30 รอบ/นาที | 15 - 25 รอบ/นาที | |
| ปริมาณการใช้อากาศ | 1.0Mpa: 4.5 ลบ.ม./นาที | 1.0Mpa: 6 ลบ.ม./นาที | 1.0Mpa: 9 ลบ.ม./นาที | 1.0Mpa: 9 ลบ.ม./นาที | 1.0Mpa: 10 m³/ นาที | 1.0Mpa: 15 ลบ.ม./นาที | 1.0Mpa: 30 ลบ.ม./นาที | |
| 1.5Mpa: 9 m³/ นาที | 1.8Mpa: 10 m³/ นาที | 1.8Mpa: 15 m³/ นาที | 1.8Mpa: 15 m³/ นาที | 1.8Mpa: 20 m³/ นาที | 1.8Mpa: 26 m³/ นาที | 1.8Mpa: 56 m³/ นาที | ||
| 2.4Mpa: 23 ลบ.ม./ นาที | 2.4Mpa: 23 ลบ.ม./ นาที | 2.4Mpa: 23 ลบ.ม./ นาที | 2.4Mpa: 28.5 ลบ.ม./นาที | 2.4Mpa: 34 ลบ.ม./ นาที | 2.4Mpa: 78 m³/ นาที | |||
| ค้อน DTH ความดันอากาศสูงพร้อมวาล์วเท้า - ค้อน DTH ซีรี่ส์ NSD | ||||||
| แบบอย่าง | NSD4 | NSD5 | NSD6 | NSD8 | NSD10 | NSD12 |
| ความยาว (ไม่มีบิต) | 1084mm | 1175mm | 1261mm | 1463mm | 1502mm | 1880mm |
| น้ำหนัก (ไม่มีบิต) | 40.50กก. | 72.50กก. | 100.00กก. | 192.00กก. | 290.00กก. | 487.00กก. |
| เส้นผ่านศูนย์กลางภายนอก | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm, φ185mm | φ226mm | φ275mm |
| บิต Shank | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| ช่วงรู | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm | φ254 - φ311mm | φ305 - φ445mm |
| เธรดการเชื่อมต่อ | API 2 3/8 '' การลงทะเบียน | API 3 1/2 '' Reg, API 2 7/8 '' การลงทะเบียน | API 3 1/2 '' ปกติ | API 4 1/2 '' การลงทะเบียน | API 4 1/2 '' Reg, API 6 5/8 '' การลงทะเบียน | API 6 5/8 '' การลงทะเบียน |
| แรงกดดันจากงาน | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.5 - 2.5 เมกะปาสกาล | 1.5 - 3.0 Mpa | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa |
| อัตรากระแทกที่ 17 บาร์ | 27HZ | 25HZ | 23HZ | 20HZ | 18HZ | 16HZ |
| ความเร็วในการหมุนที่แนะนำ | 25 - 40 รอบ/นาที | 30 - 35 รอบ/นาที | 20 - 30 รอบ/นาที | 5 - 25 รอบ/นาที | 20 - 30 รอบ/นาที | 15 - 25 รอบ/นาที |
| ปริมาณการใช้อากาศ | 1.0Mpa: 6 ลบ.ม./นาที | 1.0Mpa: 9 ลบ.ม./นาที | 1.0Mpa: 10 m³/ นาที | 1.0Mpa: 15 ลบ.ม./นาที | 1.0Mpa: 22 ลบ.ม./นาที | 1.0Mpa: 30 ลบ.ม./นาที |
| 1.8Mpa: 10 m³/ นาที | 1.8Mpa: 15 m³/ นาที | 1.8Mpa: 20 m³/ นาที | 1.8Mpa: 26 m³/ นาที | 1.8Mpa: 40 m³/ นาที | 1.8Mpa: 56 m³/ นาที | |
| 2.4Mpa: 15 ลบ.ม./ นาที | 2.4Mpa: 23 ลบ.ม./ นาที | 2.4Mpa: 28.5 ลบ.ม./นาที | 2.4Mpa: 34 ลบ.ม./ นาที | 2.4Mpa: 55 m³/ นาที | 2.4Mpa: 78 m³/ นาที | |
| ค้อน DTH ความดันอากาศสูงพร้อมวาล์วเท้า - NQL ซีรี่ส์ DTH Hammer | ||||
| แบบอย่าง | NQL4 | NQL5 | NQL6 | NQL8 |
| ความยาว (ไม่มีบิต) | 1097mm | 1156mm | 1212mm | 1465mm |
| น้ำหนัก (ไม่มีบิต) | 41.00กก. | 73.00กก. | 95.00กก. | 182.00กก. |
| เส้นผ่านศูนย์กลางภายนอก | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm |
| บิต Shank | QL4 | QL5 | QL6 | QL8 |
| ช่วงรู | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm |
| เธรดการเชื่อมต่อ | API 2 3/8 '' การลงทะเบียน | API 3 1/2 '' Reg, API 2 7/8 '' การลงทะเบียน | API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF | API 4 1/2 '' การลงทะเบียน |
| แรงกดดันจากงาน | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.5 - 2.5 เมกะปาสกาล | 1.5 - 3.0 Mpa |
| อัตรากระแทกที่ 17 บาร์ | 27HZ | 25HZ | 23HZ | 20HZ |
| ความเร็วในการหมุนที่แนะนำ | 25 - 40 รอบ/นาที | 25 - 40 รอบ/นาที | 20 - 30 รอบ/นาที | 15 - 25 รอบ/นาที |
| ปริมาณการใช้อากาศ | 1.0Mpa: 6 ลบ.ม./นาที | 1.0Mpa: 9 ลบ.ม./นาที | 1.0Mpa: 10 m³/ นาที | 1.0Mpa: 15 ลบ.ม./นาที |
| 1.8Mpa: 10 m³/ นาที | 1.8Mpa: 15 m³/ นาที | 1.8Mpa: 20 m³/ นาที | 1.8Mpa: 26 m³/ นาที | |
| 2.4Mpa: 15 ลบ.ม./ นาที | 2.4Mpa: 23 ลบ.ม./ นาที | 2.4Mpa: 28.5 ลบ.ม./นาที | 2.4Mpa: 34 ลบ.ม./ นาที | |
| ค้อน DTH ความดันอากาศสูงพร้อมวาล์วเท้า - ค้อน DTH ซีรี่ส์ N | |||
| แบบอย่าง | N100 | N120 | N125 |
| ความยาว (ไม่มีบิต) | 1510mm | 1900mm | 1900mm |
| น้ำหนัก (ไม่มีบิต) | 288.00กก. | 485.00กก. | 480.00กก. |
| เส้นผ่านศูนย์กลางภายนอก | φ226mm | φ275mm | φ275mm |
| บิต Shank | NUMA100 | NUMA120 | NUMA125 |
| ช่วงรู | φ254 - φ311mm | φ305- φ445mm | φ305- φ445mm |
| เธรดการเชื่อมต่อ | API 4 1/2 '' Reg, API 6 5/8 '' การลงทะเบียน | API 6 5/8 '' การลงทะเบียน | API 6 5/8 '' การลงทะเบียน |
| แรงกดดันจากงาน | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa |
| อัตรากระแทกที่ 17 บาร์ | 18HZ | 16HZ | 16HZ |
| ความเร็วในการหมุนที่แนะนำ | 15 - 25 รอบ/นาที | 15 - 25 รอบ/นาที | 15 - 25 รอบ/นาที |
| ปริมาณการใช้อากาศ | 1.0Mpa: 22 ลบ.ม./นาที | 1.0Mpa: 30 ลบ.ม./นาที | 1.0Mpa: 30 ลบ.ม./นาที |
| 1.8Mpa: 45 ลบ.ม./ นาที | 1.8Mpa: 56 m³/ นาที | 1.8Mpa: 56 m³/ นาที | |
| 2.4Mpa: 60 m³/ นาที | 2.4Mpa: 78 m³/ นาที | 2.4Mpa: 78 m³/ นาที | |
DTH молоток/DTH hammer/ pet DTH/Down The Hole Hammers/Abajo los martillos del agujero/Por el agujero Martillos/Martillos DTH/Herramientas de martillo DTH/เครื่องมือ Pet ทิป DTH/DTH Hammer Tools
มุมมองสายการผลิต
เกี่ยวกับเรา
กลุ่มผลิตภัณฑ์เครื่องมือขุดเจาะหิน MIROC® โดย KSQ Tecnologies (Beijing) Co. Ltd. เป็นผลพวงจากปี
วิศวกรรมขั้นสูง การผลิตที่แม่นยำ และความทุ่มเทในการใช้วัสดุคุณภาพสูง
MIROC® Rock Drilling Tools ถูกใช้โดยมืออาชีพด้านการขุดเจาะที่เกี่ยวข้องกับการทำเหมือง การก่อสร้าง การขุดเจาะอุโมงค์ และโครงการเหมืองหินทั่วโลก
KSQ Technologies (Beijing) Co. Ltd. ให้ความรู้ด้านเทคนิคที่ยอดเยี่ยมในการพัฒนา ผลิต และการประยุกต์ใช้บริษัทฯ ได้นำเอากระบวนการผลิตขั้นสูงมาใช้เพื่อให้แน่ใจว่าสูง
เหล็กกล้าคุณภาพและเม็ดมีดทังสเตนคาร์ไบด์สำหรับอุปกรณ์เจาะหินบุคลากรเข้าใจความต้องการเจาะของลูกค้า และมีทักษะการบริการเพื่อแนะนำเครื่องมือเจาะที่เหมาะสมกับงานนักพัฒนาผลิตภัณฑ์ที่มีประสบการณ์ของมันยังสามารถสร้างเครื่องมือที่กำหนดเองได้นอกจากนี้ การพัฒนาของบริษัท
ทีมงานแนะนำผลิตภัณฑ์ที่เป็นนวัตกรรมในแต่ละปี - เครื่องมือที่ได้รับการทดสอบอย่างเข้มงวดในภาคสนามและผ่านการพิสูจน์แล้ว
เพื่อดำเนินการเหนือความคาดหมายของอุตสาหกรรม
MIROC® Rock Drilling and Ground Support Tools ประกอบด้วย:
แท่งอินทิกรัล
แท่งเสียบรู
เครื่องมือเจาะเรียว
เครื่องมือขุดเจาะส่วนขยาย
เครื่องมือดริฟท์และอุโมงค์
เครื่องมือคว้าน
ก้านก้าน
ตัวต่อก้าน (เหล็กเส้น)
บิตลงหลุม (DTH)
ค้อนทุบลงหลุม (DTH)
ควบคุมคุณภาพ
KSQ เชื่อในปรัชญาการจัดการที่ว่า : คุณภาพคือตลาด”ดังนั้นผลิตภัณฑ์ทั้งหมดของเราจึงปฏิบัติตามคำขอของระบบการจัดการคุณภาพระดับสากลอย่างเคร่งครัด ดังนั้นพวกเขาจึงติดตามและตรวจสอบ IQC, IPQC และ OQC ตลอดทางโรงงานของเรามีบุคลากรทดสอบมืออาชีพ และติดตั้งอุปกรณ์ตรวจจับที่ซับซ้อน ใช้วิธีการและวิธีการตรวจสอบขั้นสูงระดับสากล เงื่อนไขทางเทคนิคของผลิตภัณฑ์เพื่อดำเนินการตรวจสอบอย่างเข้มงวดและครอบคลุม
KSQ ไม่เคยหยุดที่จะพัฒนาทีมผู้บริหารให้สมบูรณ์แบบสำหรับการตรวจสอบคุณภาพ และค้นหาระบบความปลอดภัยที่เข้มงวดสำหรับกฎทั้งหมดเพื่อให้เราสามารถกำหนดมาตรฐานและจำกัดการดำเนินการด้านคุณภาพของคนงาน และสร้างวัฒนธรรมคุณภาพ KSQ สร้างบรรยากาศของการควบคุมคุณภาพ
เรามุ่งมั่นที่จะปรับปรุงและปฏิรูปเทคโนโลยี ดังนั้นเราจึงใช้เงินเป็นจำนวนมาก นำอุปกรณ์ขั้นสูงจำนวนมาก การแสวงหาของเราคือเพื่อให้แน่ใจว่าและปรับปรุงผลิตภัณฑ์ของเรามีคุณภาพ ซึ่งกำหนดว่าเราจะต้องปรับปรุงความสามารถด้านเทคนิคของบริษัทของเราต่อไป
