| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MIROC DTH Rock Drilling Tools |
| ได้รับการรับรอง: | API |
| หมายเลขรุ่น: | Hammer DTH DHD และ COP Series |
| จำนวนสั่งซื้อขั้นต่ำ: | ค้อน DTH 1 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 10-15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 20000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | ค้อน DTH | อนุกรม: | ซีรีส์ DHD และ COP |
|---|---|---|---|
| Bit Shank: | DHD3.5 COP44/DHD340 COP54/DHD350R DHD350Q COP64/DHD360 COP84/DHD380 DHD1120 | พิมพ์: | มีวาล์วเท้า |
| เส้นผ่าศูนย์กลาง: | 82mm-275mm | สี: | เขียว, ดำ, ส้ม, น้ำเงิน, ทอง ฯลฯ |
| เน้น: | down hole hammer,down the hole hammer |
||

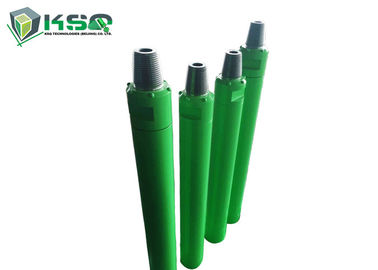

ซีรี่ส์ DHD และ COP DTH ตอกย้ำความกดอากาศสูงด้วยการใช้พลังงานกระทบต่ำ
โครงสร้างค้อน DHD และ COP ซีรี่ส์ DTH และข้อมูลจำเพาะ:
| คำอธิบาย | น้ำหนัก (กิโลกรัม) | ||||||
| DHD3.5 |
COP44 /DHD340 |
COP54 /DHD350R |
DHD350Q |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 | |
| 1.ท็อปซับ | 4.20 | 6.50 | 15.00 น | 13.70 | 20.00 น | 41.00 | 70.00 |
| 2. โอริงออฟท็อปซับ | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | 0.04 |
| 3.แหวนฝ่าวงล้อม | 0.01 | - | - | - | - | 0.20 | 0.80 |
| 4.เช็ควาล์ว | 0.20 | 0.42 | 1.00 | 1.00 | 1.00 | 1.50 | 3.00 |
| 5. ฤดูใบไม้ผลิ | 0.02 | 0.04 | 0.04 | 0.04 | 0.04 | 0.10 | 0.10 |
| 6. บัฟเฟอร์การบีบอัด | 0.04 | 0.04 | 0.08 | 0.08 | 0.08 | 0.42 | 1.00 |
| 7. จำหน่ายอากาศ | 1.40 | 2.20 | 3.70 | 3.50 | 5.00 | 12.50 | 20.00 น |
| 8. กระบอกสูบภายใน | 1.60 | 2.30 น | 4.50 | 4.20 | 5.00 | 8.60 | 23.00 น. |
| 9. ลูกสูบ | 5.40 | 9.00 | 15.50 | 17.20 | 23.60 | 41.00 | 125.00 |
| 10. กระบอกสูบภายนอก | 9.50 | 15.00 น | 30.00 | 26.50 | 36.80 | 62.00 | 170.00 |
| 11. ปลอกไกด์ | 1.20 | 2.40 | 9.60 | 16.00 | |||
| 12. โอริงของแหวนหยุด | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | 0.02 | 0.04 |
| 13. หยุดแหวน | 0.20 | 0.20 | 0.30 | 0.50 | 0.60 | 1.20 | 4.50 |
| 14. แหวนฝ่าวงล้อม | 0.01 | 0.20 | 0.80 | ||||
| 15. ขับชัค | 1.95 | 3.50 | 6.40 | 4.50 | 6.00 | 17.50 | 48.00 |
| 16. ดอกสว่าน | 5.00 | 9.00 | 16.00 | 15.60 | 26.00 | 40.00 | 120.00 |
| ข้อมูลทางเทคนิค | |||||||
| แบบอย่าง | DHD3.5 |
COP44 /DHD340 |
COP54 /DHD350R |
DHD350Q |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 |
| ความยาว (ไม่มีบิต) | 930mm | 1030mm | 1214mm | 1160mm | 1248mm | 1492mm | 1900mm |
| น้ำหนัก (ไม่มีบิต) | 25.00กก. | 39.00กก. | 76.50กก. | 72.50กก. | 100.00กก. | 188.00กก. | 480.00กก. |
| เส้นผ่านศูนย์กลางภายนอก | φ82mm | φ99mm | φ126mm | φ126mm |
φ142มม., φ144มม., φ146มม., φ148มม., |
φ180mm, φ185mm, | φ275mm |
| บิต Shank | DHD3.5 |
COP44 /DHD340 |
COP54 /DHD350R |
ND55C /DHD350Q |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 |
| ช่วงรู | φ92 - φ110mm | φ110 - φ135mm | φ135 - φ155mm | φ135 - φ155mm | φ155 - φ190mm | φ195 - φ254mm | φ305 - φ445mm |
| เธรดการเชื่อมต่อ | API 2 3/8 '' การลงทะเบียน | API 2 3/8 '' การลงทะเบียน | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' ปกติ | API 4 1/2 '' การลงทะเบียน | API 6 5/8 '' การลงทะเบียน |
| แรงกดดันจากงาน | 1.0 - 1.5 Mpa | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.3 - 2.3 Mpa | 1.5 - 2.5 เมกะปาสกาล | 1.5 - 3.0 Mpa | 2.0 - 3.5 Mpa |
| อัตรากระแทกที่ 17 บาร์ | 28HZ | 27HZ | 25HZ | 25HZ | 23HZ | 27HZ | 16HZ |
| ความเร็วในการหมุนที่แนะนำ | 25 - 40 รอบ/นาที | 25 - 40 รอบ/นาที | 20 - 35 รอบ/นาที | 20 - 35 รอบ/นาที | 20 - 30 รอบ/นาที | 20 - 30 รอบ/นาที | 15 - 25 รอบ/นาที |
| ปริมาณการใช้อากาศ | 1.0Mpa: 4.5 ลบ.ม./นาที | 1.0Mpa: 6 ลบ.ม./นาที | 1.0Mpa: 9 ลบ.ม./นาที | 1.0Mpa: 9 ลบ.ม./นาที | 1.0Mpa: 10 m³/ นาที | 1.0Mpa: 15 ลบ.ม./นาที | 1.0Mpa: 30 ลบ.ม./นาที |
| 1.5Mpa: 9 m³/ นาที | 1.8Mpa: 10 m³/ นาที | 1.8Mpa: 15 m³/ นาที | 1.8Mpa: 15 m³/ นาที | 1.8Mpa: 20 m³/ นาที | 1.8Mpa: 26 m³/ นาที | 1.8Mpa: 56 m³/ นาที | |
| 2.4Mpa: 23 ลบ.ม./ นาที | 2.4Mpa: 23 ลบ.ม./ นาที | 2.4Mpa: 23 ลบ.ม./ นาที | 2.4Mpa: 28.5 ลบ.ม./นาที | 2.4Mpa: 34 ลบ.ม./ นาที | 2.4Mpa: 78 m³/ นาที | ||
ลักษณะของค้อน DTH ความดันอากาศสูงพร้อมวาล์วเท้า:
เป็นค้อน DTH ความดันอากาศสูงแบบไม่มีวาล์วพร้อมวาล์วเท้า
ค้อนกระจายลมไร้วาล์ว การกระจายลมที่เชื่อถือได้มากขึ้น
ผนึกที่ดีไม่มีน้ำและการตัดเข้าไปในค้อนในน้ำมีการขุดเจาะ
คุณสมบัติของค้อน DHD และ COP ซีรี่ส์ DTH:
1. การกระจายอากาศแบบไม่มีวาล์ว เชื่อถือได้มากขึ้น
2. การออกแบบลูกสูบที่เรียบง่ายช่วงชีวิตที่ยาวนาน
3. การถ่ายโอนพลังงานอย่างมีประสิทธิภาพมากขึ้น ความเร็วในการเจาะที่เร็วขึ้น การใช้อากาศต่ำ และลดการใช้น้ำมัน
4. ชิ้นส่วนภายในน้อยลง โครงสร้างเรียบง่าย อายุการใช้งานยาวนาน ความล้มเหลวน้อยลง และดูแลรักษาง่ายกว่า เนื่องจากชิ้นส่วนทั้งหมดผ่านการอบชุบด้วยความร้อน
5. ถอดแยกชิ้นส่วนได้ง่ายเพราะส่วนย่อยด้านบน หัวจับไดรฟ์ และกระบอกสูบภายนอกเชื่อมต่อกันด้วยเกลียวหลายขั้นตอน
ข้อดี DHD / COP Series DTH Hammers:
1. การออกแบบที่เรียบง่ายและสมเหตุสมผล ง่ายต่อการประกอบและถอดประกอบ อัตราปัญหาต่ำ
2. การใช้อากาศต่ำ, การเจาะที่ราบรื่น, กำลังรับแรงกระแทกสูงสุด, อัตราการเจาะสูง
3. การอบชุบด้วยความร้อนที่แม่นยำหลายส่วนด้วยชิ้นส่วนค้อนทั้งหมดเพื่อให้มีอายุการใช้งานยาวนานภายใต้สภาพการทำงานที่สมบุกสมบันที่สุด
แอปพลิเคชั่น
ใช้ได้กับทุกสภาพการทำงาน ประสิทธิภาพสูงในโครงการขุดเจาะดินและบ่อบาดาล
โรงงาน
เครื่องมือขุดเจาะหิน ยี่ห้อ MIROC®
กลุ่มผลิตภัณฑ์เครื่องมือขุดเจาะหิน MIROC® โดย KSQ Technologies (Beijing) Co.Ltd.เป็นผลจากหลายปีของวิศวกรรมขั้นสูง การผลิตที่แม่นยำ และความทุ่มเทในการใช้วัสดุคุณภาพสูง
MIROC® Rock Drilling Tools ถูกใช้โดยมืออาชีพด้านการขุดเจาะที่เกี่ยวข้องกับการทำเหมือง การก่อสร้าง การขุดอุโมงค์ และโครงการเหมืองหินทั่วโลก
เครื่องมือขุดเจาะหิน MIROC® ประกอบด้วย:
บริษัท
KSQ Technologies (Beijing) Co. Ltd.ให้ความรู้ด้านเทคนิคที่ยอดเยี่ยมในการพัฒนา การผลิต และการประยุกต์ใช้บริษัทได้นำกระบวนการผลิตขั้นสูงมาใช้เพื่อให้แน่ใจว่ามีเหล็กคุณภาพสูงและเม็ดมีดทังสเตนคาร์ไบด์สำหรับอุปกรณ์เสริมสำหรับการเจาะหินบุคลากรของบริษัทเข้าใจความต้องการของลูกค้าและมีทักษะการบริการเพื่อแนะนำเครื่องมือเจาะที่เหมาะสมกับงาน
นักพัฒนาผลิตภัณฑ์ที่มีประสบการณ์ของมันยังสามารถสร้างเครื่องมือที่กำหนดเองได้นอกจากนี้ ทีมพัฒนาของบริษัทจะแนะนำผลิตภัณฑ์ที่เป็นนวัตกรรมในแต่ละปี ซึ่งเป็นเครื่องมือที่ได้รับการทดสอบอย่างเข้มงวดในภาคสนามและได้รับการพิสูจน์แล้วว่าทำงานได้ดีเกินความคาดหมายของอุตสาหกรรม
