| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MIROC DTH Rock Drilling Tools |
| ได้รับการรับรอง: | API |
| หมายเลขรุ่น: | ค้อน DTH ซีรีย์ QL |
| จำนวนสั่งซื้อขั้นต่ำ: | ค้อน DTH 1 ชิ้น |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 10-15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 20000 ชิ้นต่อเดือน |
| ชื่อสินค้า: | ค้อน DTH | ชุด: | ซีรี่ส์ QL |
|---|---|---|---|
| ก้านบิต: | QL4 QL5 QL6 QL8 | ด้าย: | API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF |
| เส้นผ่าศูนย์กลาง: | 99mm-180mm | ความยาว: | 1097mm-1465mm |
| เน้น: | down the hole drilling tools,down the hole hammer |
||

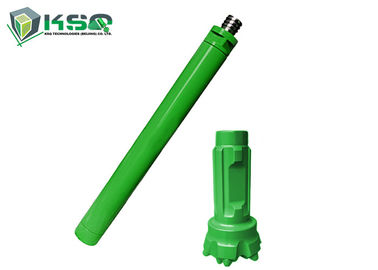

สว่านกระแทก QL ซีรีย์ DTH ซีรีย์ประสิทธิภาพสูง
ค้อน DTH รุ่น:
4 '' - QL4 DTH Hammer
5 '' - QL5 DTH Hammer
6 '' - QL6 DTH Hammer
8 '' - QL8 DTH Hammer
QL (QL4 QL5 QL6 QL8) Series Series โครงสร้างค้อน DTH และข้อมูลจำเพาะ:
| ลักษณะ | น้ำหนัก (กิโลกรัม) | |||
| QL4 | QL5 | QL6 | QL8 | |
| 1. ด้านบนย่อย | 6.50 | 15.00 | 20.00 | 41.00 |
| 2. โอริงของยอดนิยมย่อย | 0.01 | 0.02 | 0.02 | 0.02 |
| 3. ทำลายแหวน | - | - | - | 0.30 |
| 4. เช็ควาล์ว | 0.42 | 1.00 | 1.00 | 1.50 |
| 5. สปริง | 0.04 | 0.10 | 0.10 | 0.10 |
| 6. การบีบอัดบัฟเฟอร์ | 0.04 | 0.10 | 0.10 | 0.42 |
| 7. ผู้จัดจำหน่ายทางอากาศ | 2.20 | 3.50 | 6.00 | 13.00 |
| 8. กระบอกภายใน | 2.30 | 4.20 | 5.00 | 8.60 |
| 9. ลูกสูบ | 9.00 | 19.00 | 23.50 | 41.00 |
| 10. กระบอกภายนอก | 16.50 | 24.60 | 31.00 | 60.00 |
| 11. Guided Sleeve | - | 0.90 | 1.00 | 2.20 |
| 12. O-ring ของ Stop Ring | 0.01 | 0.01 | 0.02 | 0.02 |
| 13. หยุดแหวน | 0.30 | 0.40 | 0.60 | 1.20 |
| 14. แหวนแหกคุก | - | - | - | 0.30 |
| 15. Drive Chuck | 3.00 | 4.60 | 5.40 | 12.00 |
| 16. สว่าน | 9.50 | 15.50 | 24.60 | 35.00 |
QL (QL4 QL5 QL6 QL8) พารามิเตอร์ทางเทคนิคของชุดค้อน DTH
| ข้อมูลทางเทคนิค | ||||
| แบบ | QL4 | QL5 | QL6 | QL8 |
| ความยาว (ไม่รวมบิต) | 1097mm | 1156mm | 1212mm | 1465mm |
| น้ำหนัก (ไม่รวมบิต) | 41.00kg | 73.00kg | 95.00kg | 182.00kg |
| เส้นผ่านศูนย์กลางภายนอก | φ99mm | φ126mm | φ142มม., 4144 มม., φ146มม., φ148มม | φ180mm |
| Bit Shank | QL4 | QL5 | QL6 | QL8 |
| ช่วงของรู | φ110 - φ135มม | φ135-φ155mm | φ155 - φ190mm | φ195 - φ254มม |
| เธรดการเชื่อมต่อ | API 2 3/8 '' Reg | API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF | API 4 1/2 '' Reg |
| แรงกดดันจากงาน | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.5 - 2.5 Mpa | 1.5 - 3.0 Mpa |
| อัตราผลกระทบที่ 17 บาร์ | 27HZ | 25Hz | 23HZ | 20Hz |
| ความเร็วการหมุนที่แนะนำ | 25 - 40 รอบ / นาที | 25 - 40 รอบ / นาที | 20 - 30 รอบ / นาที | 15 - 25 รอบ / นาที |
| ปริมาณการใช้อากาศ | 1.0Mpa: 6 m³ / นาที | 1.0Mpa: 9 m³ / นาที | 1.0Mpa: 10 m³ / นาที | 1.0Mpa: 15 m³ / นาที |
| 1.8Mpa: 10 m³ / นาที | 1.8Mpa: 15 m³ / นาที | 1.8Mpa: 20 m³ / นาที | 1.8Mpa: 26 m³ / นาที | |
| 2.4Mpa: 15 m³ / นาที | 2.4Mpa: 23 m³ / นาที | 2.4Mpa: 28.5 m³ / นาที | 2.4Mpa: 34 m³ / นาที | |
ลักษณะของค้อน DTH ความดันอากาศสูงด้วยวาล์วเท้า:
มันเป็นค้อนความดันสูง DTH ที่มีวาล์วเท้า
ค้อนการกระจายอากาศของ Valveless มีความน่าเชื่อถือในการกระจายอากาศมากขึ้น
ซีลที่ดีมีความบริสุทธิ์ไม่มีน้ำและมีการเจาะเข้าไปในค้อนในน้ำ
QL Series DTH Hammers คุณสมบัติ:
1. การกระจายอากาศของ Valveless น่าเชื่อถือมากขึ้น
2. การออกแบบที่เรียบง่ายของลูกสูบ ช่วงชีวิตที่ยาวนาน
3. ถ่ายโอนพลังงานที่มีประสิทธิภาพมากขึ้นความเร็วในการเจาะเร็วขึ้นใช้อากาศน้อยและสิ้นเปลืองน้ำมันน้อยลง
4. ลดจำนวนชิ้นส่วนภายในโครงสร้างที่เรียบง่ายอายุการใช้งานที่ยาวนานความล้มเหลวน้อยลงและง่ายต่อการบำรุงรักษาเพราะชิ้นส่วนทั้งหมดได้รับความร้อน
5. ถอดแยกชิ้นส่วนได้ง่ายเนื่องจากตัวย่อยด้านบนตัวจับไดรฟ์และไส้กุญแจภายนอกเชื่อมต่อกันด้วยด้ายหลายขั้นตอน
ชุด QL DTH ค้อนข้อดี:
1. การออกแบบที่เรียบง่ายและเหมาะสมง่ายต่อการประกอบและ dis-assemble อัตราปัญหาต่ำ
2. การบริโภคอากาศต่ำ, การขุดเจาะเรียบ, พลังกระแทกสูงสุด, อัตราการเจาะสูง
3. การรักษาความร้อนที่แม่นยำหลายครั้งพร้อมชิ้นส่วนค้อนทั้งหมดเพื่ออายุการใช้งานที่ยาวนานภายใต้สภาพการทำงานที่ขรุขระ
การประยุกต์ใช้งาน
พร้อมใช้งานสำหรับทุกสภาพการทำงานประสิทธิภาพสูงในโครงการขุดดินและน้ำบาดาล
เครื่องมือขุดเจาะหินยี่ห้อMIROC®
กลุ่มผลิตภัณฑ์เครื่องมือขุดเจาะหินMIROC®โดย KSQ Technologies (Beijing) Co.Ltd. เป็นผลมาจากปีวิศวกรรมขั้นสูงการผลิตที่มีความแม่นยำและการอุทิศตนเพื่อการใช้วัสดุที่มีคุณภาพสูง
เครื่องมือเจาะหินMIROC®ถูกใช้โดยผู้เชี่ยวชาญด้านการขุดเจาะหลายคนที่เกี่ยวข้องกับการขุดการก่อสร้างการขุดอุโมงค์และการขุดหินทั่วโลก
เครื่องมือเจาะหินMIROC®ประกอบด้วย:
บริษัท
บริษัท เคเอสคิวเทคโนโลยี (ปักกิ่ง) จำกัด ให้ความรู้ด้านเทคนิคที่ยอดเยี่ยมในการพัฒนาการผลิตและการใช้งาน บริษัท ได้นำกระบวนการผลิตที่ทันสมัยมาใช้เพื่อให้มั่นใจว่าเหล็กคุณภาพสูงและเม็ดมีดทังสเตนคาร์ไบด์สำหรับอุปกรณ์เสริมในการขุดเจาะหิน บุคลากรเข้าใจถึงความต้องการของลูกค้าและมีทักษะในการบริการเพื่อแนะนำเครื่องมือขุดเจาะที่เหมาะสมสำหรับงาน
นักพัฒนาผลิตภัณฑ์ที่มีประสบการณ์สามารถสร้างเครื่องมือที่กำหนดเองได้ นอกจากนี้ทีมพัฒนาของ บริษัท แนะนำผลิตภัณฑ์นวัตกรรมใหม่ในแต่ละปี - เครื่องมือที่ผ่านการทดสอบอย่างเข้มงวดในภาคสนามและได้รับการพิสูจน์แล้วว่าทำงานได้เหนือความคาดหมายของอุตสาหกรรม
