สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | MIROC |
ได้รับการรับรอง: | API |
หมายเลขรุ่น: | ค้อน DTH |
จำนวนสั่งซื้อขั้นต่ำ: | ค้อน DTH 1 ชิ้น |
---|---|
ราคา: | negotiation |
รายละเอียดการบรรจุ: | กล่องกระดาษหรือกล่องไม้ |
เวลาการส่งมอบ: | วันที่ 25 |
สามารถในการผลิต: | 20000 ชิ้นต่อเดือน |
ชื่อ: | ค้อน DTH | ชุด: | CIR, BR ตำรวจ DHD ภารกิจ QL, SD, NUMA |
---|---|---|---|
ขนาด: | 3 '', 3.5 '', 4 '', 5 '', 6 '', 8 '', 10 '', | ชนิด: | ด้วย Foot Valve, ไม่มี Foot Valve |
ใช้: | การขุดอุโมงค์เหมืองหินและบ่อน้ำ | สี: | เขียว, ดำ, ส้ม, น้ำเงิน, ทอง |
แสงสูง: | down the hole drilling tools,down the hole hammer |
แรงดันอากาศสูง 4 "DTH ค้อนและดอกสว่าน SD4 / QL40 / DHD340 / M40 สำหรับงานขุดและบ่อน้ำ
ในค้อน DTH บิตเจาะหินเป็นความต่อเนื่องของก้านซึ่งลูกสูบเจาะหินกระทบโดยตรง เนื่องจากลูกสูบสัมผัสกับสว่านโดยตรงจึงสูญเสียพลังงานเล็กน้อย สิ่งนี้ทำให้ค้อน DTH มีอัตราการเจาะทะลุที่คงที่โดยไม่คำนึงถึงความยาวของรู
ข้อมูลพื้นฐาน
รายการ | ชิ้นส่วนอะไหล่ |
1 | อันดับย่อย |
2 | โอริงของย่อยอันดับต้น ๆ |
3 | แหวนแหกคุก |
4 | ตรวจสอบ Valve |
5 | ฤดูใบไม้ผลิ |
6 | บัฟเฟอร์การบีบอัด |
7 | จำหน่ายแอร์ |
8 | กระบอกภายใน |
9 | ลูกสูบ |
10 | ทรงกระบอกภายนอก |
11 | ปลอกแขน |
12 | โอริงของแหวนหยุด |
13 | หยุดส่งเสียง |
14 | แหวนแหกคุก |
15 | ไดรฟ์อัน |
16 | สว่าน |

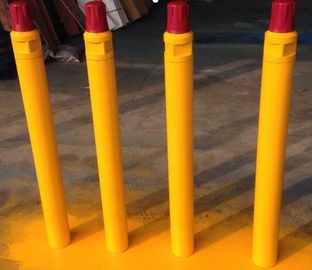

ภาพถ่าย
สเปคค้อน QL40
เส้นผ่าศูนย์กลางการเจาะ (มม.) | ค้อนยาว (มม.) | เส้นผ่าศูนย์กลางภายนอก (มม.) | น้ำหนัก (กิโลกรัม) | ||||
φ110-φ135 | 1097 (ไม่รวมบิต) | 99 | 41 (ไม่บิต) | ||||
แรงดันใช้งาน (Mpa) | ปริมาณการใช้อากาศ (m³ / นาที) | ||||||
1.2-2.0 | 1.0Mpa: 6m³ / นาที | 1.8Mpa: 10m³ / นาที | 2.4Mpa: 15m³ / นาที | ||||
อัตรากระแทกที่ 17 บาร์ | เธรดการเชื่อมต่อร็อด | ความเร็วการหมุนที่แนะนำ | Bit Shank | ||||
27HZ | API 2-3 / 8 '' Reg | 25-40 รอบ / นาที | QL40 |
สเปคค้อน DHD340
เส้นผ่าศูนย์กลางการเจาะ (มม.) | ค้อนยาว (มม.) | เส้นผ่าศูนย์กลางภายนอก (มม.) | น้ำหนัก (กิโลกรัม) | ||||
φ108-φ130 | 881 (ไม่รวมบิต) | φ99 | 38 | ||||
แรงดันใช้งาน (บาร์) | ปริมาณการใช้อากาศ (m³ / นาที) | ||||||
8.0-30.0 | 10bar: 5 | 18bar: 10.2 | 24bar: 15 | ||||
เธรดการเชื่อมต่อร็อด | Bit Shank | ||||||
API 2-3 / 8” Reg | DHD340A (พร้อมวาล์วเท้า) |
ชนิด | แบบ | ความยาว (mm) | น้ำหนัก (กิโลกรัม) | Dia ภายนอก (มม.) | ช่วงของรู (mm) |
3.5 นิ้ว | DHD3.5 | 930 | 25 | Φ82 | Φ90-110 |
4 นิ้ว | DHD340 | 1030 | 39 | Φ99 | Φ110-135 |
SD4 | 1084 | 40.5 | Φ99 | ||
QL40 | 1097 | 41 | Φ99 | ||
Mission40 | 1005 | 40 | Φ99 | ||
5 นิ้ว | DHD350 | 1214 | 76.5 | Φ125 | Φ135-155 |
SD5 | 1175 | 72.5 | Φ125 | ||
QL50 | 1147 | 73 | Φ125 | ||
Mission50 | 1110 | 68.5 | Φ125 | ||
6 นิ้ว | DHD360 | 1248 | 100 | Φ142 | Φ155-190 |
SD6 | 1261 | 100 | Φ142 | ||
QL60 | 1212 | 95 | Φ146 | ||
Mission60 | 1161 | 90 | Φ146 | ||
8 นิ้ว | D85 | 1492 | 188 | Φ180 | Φ195-254 |
SD8 | 1463 | 192 | Φ180 | ||
QL80 | 1465 | 182 | Φ180 | ||
Mission80 | 1338 | 176 | Φ180 | ||
10 นิ้ว | SD10 | 1502 | 290 | Φ226 | Φ254-311 |
NUMA100 | 1510 | 288 | Φ226 | ||
12 นิ้ว | DHD1120 | ทั้งหมดสามารถออกแบบตามคำขอของคุณ! | |||
Numa120 | |||||
นูมา 125 |
การประยุกต์ใช้งาน
•การขุดใต้ดิน
•ลงหลุมเจาะหิน
ความได้เปรียบทางการแข่งขัน
•การกระจายอากาศของ Valveless น่าเชื่อถือมากขึ้น
•การออกแบบที่เรียบง่ายของลูกสูบ ช่วงชีวิตที่ยาวนาน
•การถ่ายโอนพลังงานที่มีประสิทธิภาพมากขึ้นความเร็วในการเจาะที่เร็วขึ้นการใช้อากาศต่ำและการสิ้นเปลืองน้ำมันน้อยลง
•ลดชิ้นส่วนภายในโครงสร้างที่เรียบง่ายความล้มเหลวน้อยลงและง่ายต่อการบำรุงรักษา
•ถอดแยกชิ้นส่วนได้ง่ายเนื่องจากหัวย่อยด้านบนหัวจับไดรฟ์และไส้กุญแจภายนอกเชื่อมต่อกันด้วยด้ายหลายขั้นตอน
ผลิตภัณฑ์ที่เกี่ยวข้อง
DHD340 CIR 150 QL50 ท่อเจาะ
เครื่องมือเจาะหินที่เกี่ยวข้องกับ KSQ
เครื่องมือเจาะหินMIROC®ประกอบด้วย:
