สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | MIROC down the hole hammer drill tool |
ได้รับการรับรอง: | SGS certified, ISO |

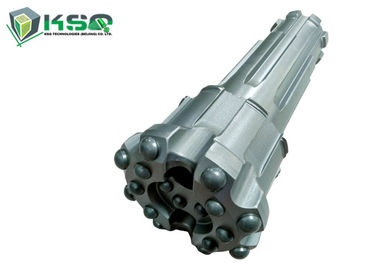

หมายเลขรุ่น: | ปุ่มบิต DTH |
จำนวนสั่งซื้อขั้นต่ำ: | บิตดอกสว่าน DTH 1 ชิ้น |
---|---|
ราคา: | Negotiation |
รายละเอียดการบรรจุ: | กล่องกระดาษหรือกล่องไม้ |
เวลาการส่งมอบ: | วันที่ 25 |
สามารถในการผลิต: | 20000 ชิ้นต่อเดือน |
ใบสมัคร: | ขุดเจาะบ่อน้ำขุดเจาะหินก่อสร้าง | ประเภทค้อน: | RE345 |
---|---|---|---|
เส้นผ่าศูนย์กลางของบิต: | 133 มม. 140 มม. 146 มม. 152 มม. 165 มม | ชื่อ: | ปุ่มบิต DTH |
วิธีการเจาะ: | DTH (เจาะรู) | ปุ่มขนาดเส้นผ่าศูนย์กลาง: | 10x14mm, 9x16mm |
แสงสูง: | มิลลิ่งสว่าน,dth hammer bits |
การไหลเวียนย้อนกลับซีรี่ส์ RC DTH Hammer และ Bit
การไหลเวียนย้อนกลับ RC ซีรี่ส์ DTH Hammer เป็นผลิตภัณฑ์ที่พัฒนาล่าสุดของ บริษัท ของเรา ส่วนใหญ่จะใช้สำหรับการขุดเจาะสำรวจลึกและการควบคุมเกรดแร่
มันมีลักษณะดังต่อไปนี้:
1. จากประสบการณ์ก่อนหน้านี้ของค้อนธรรมดารวมกับคุณสมบัติของค้อนการไหลเวียนซ้ำโครงสร้างภายในที่ดีที่สุดและการถ่ายโอนพลังงานในอุดมคติจึงมั่นใจได้ว่าชุดของค้อนทุบด้วยตัวอย่างที่ราบรื่นและรวดเร็ว
2. โครงสร้างภายในเป็นเรื่องง่ายมากที่มีส่วนประกอบของความแข็งแกร่งสูงจึงมั่นใจได้ว่าชีวิตที่ยาวนานและการบำรุงรักษาง่ายของค้อน
3. คอลเลกชันหลอด adopts การออกแบบที่ผสมผสานและสามารถถูกแทนที่โดยไม่ต้องแยกส่วนค้อน ด้วยการรักษาคาร์บูไรซิ่งมันมีความต้านทานการกัดกร่อน
4. พร้อมกับบิตออกแบบด้วยสิทธิบัตร เพียงแค่เปลี่ยนดอกสว่านค้อนเดียวกันสามารถเจาะรูที่มีขนาดแตกต่างกันทำให้มั่นใจได้ว่าตัวอย่างจะไม่ปนเปื้อน
5. ในสภาพที่ยากเช่นดินหลวมหินแข็งและน้ำปริมาณมากการสุ่มตัวอย่างสามารถทำได้ดี
หลักการทำงาน
1. เมื่อลูกสูบวางอยู่บนเพอร์คัชชันบิตและค้อนถูกปิดในตำแหน่งการเจาะอากาศแรงดันสูงจะถูกส่งเข้าไปในห้องด้านล่างของแฮมเมอร์และลิฟท์ลูกสูบ สิ่งนี้จะเริ่มวัฏจักรของลูกสูบ
2. เมื่อลูกสูบเคลื่อนที่ขึ้นไปมันจะสร้างห้องชั้นบนโดยสร้างซีลกับท่อด้านในและ ID ของลูกสูบ การเคลื่อนไหวเพิ่มเติมจะปิดผนึกพอร์ตที่ป้อนห้องด้านล่างและปล่อยซีลบนห้องด้านล่างพร้อมกันเพื่อให้อากาศสามารถขยายและปล่อยสแปนของบิตกระทบ ในเวลาเดียวกันนั้นช่อง Top Chamber จะเปิดขึ้นซึ่งจะดูดอากาศแรงดันสูงเข้าสู่ห้องด้านบนที่เกิดขึ้นก่อนหน้านี้ซึ่งจะเป็นการเพิ่มความดันเหนือลูกสูบและบังคับให้มันกลับลงมา
3. ในระหว่างรอบการลงหรือจังหวะพลังงานลูกสูบ reseals ห้องด้านล่างบนพุ่มไม้แบริ่งลูกสูบจึงหยุดอากาศไอเสียและสร้างห้องของอากาศแรงดันสูงด้านล่างของลูกสูบซึ่งบังคับให้ลูกสูบสำรองค้อน
4. การยกค้อนที่ด้านล่างของหลุมช่วยให้บิตเคาะเพื่อเลื่อนลงไดรฟ์ย่อยยังช่วยให้ลูกสูบเลื่อนลงค้อนและวางอยู่บนพุ่มไม้แบริ่งลูกสูบ หน้าลูกสูบตีและหน้ากระทบของบิตเพอร์คัชชันไม่สามารถสัมผัสกันได้ดังนั้นจึงทำให้มีการไหลของอากาศแรงดันสูงโดยตรงผ่านค้อนโดยไม่ต้องปั่นจักรยาน
ประเภทค้อน DTH | HRC45 | HRC55 | HRC65 | HRC52 | RC542 | RC543 | RC545 | RC547 | |
ความยาว (น้อยกว่า) | มิลลิเมตร | 1020 | 1111 | 1250 | 1208 | 1191 | 1191 | 1261 | 1270 |
น้ำหนัก (ไม่รวมบิต) | กิโลกรัม | 94 | 66.5 | 110 | 70 | 57 | 62 | 65 | 71 |
เส้นผ่านศูนย์กลางภายนอก | มิลลิเมตร | 99 | 126 | 146 | 126 | 109.5 | 116 | 117.5 | 124.5 |
ดอกสว่าน | HRC45 | HRC55 | HRC65 | PR52 | RE542 | RE542 | RE545 | RE547 | |
ช่วงรู | มิลลิเมตร | 114-127 | 133-152 | 155-190 | 133-146 | 113-130 | 120-135 | 122-135 | 130-146 |
เธรดการเชื่อมต่อ | บนด้ายของท่อเจาะ | 3.5 "-4" remet 4 "metzke | remet 4 "-4.5" 4 "-4.5" metzke | 4.5 "remet 4.5 "metzke | |||||
แรงกดดันจากงาน | Mpa | 1.0-3.0 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 |
อัตราการกระแทกที่ 1.7 Mpa | HZ | 30 | 35 | 28 | 35 | 35 | 35 | 35 | 35 |
ความเร็วการหมุนที่แนะนำ | รอบ / นาที | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 |
ปริมาณการใช้อากาศ (m3 / นาที | 1.0 Mpa | 8 | 16 | 20 | 16 | 12 | 12 | 16 | 16 |
1.8Mpa | 12 | 22 | 26 | 22 | 18 | 18 | 22 | 22 | |
2.4Mpa | 16 | 28 | 35 | 28 | 26 | 26 | 28 | 28 |
