| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MIROC DTH Rock Drilling Tools |
| ได้รับการรับรอง: | API |
| หมายเลขรุ่น: |
| จำนวนสั่งซื้อขั้นต่ำ: | |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 10-15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 20000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | ค้อน Dth | ชุด: | คิวแอล ซีรีส์ |
|---|---|---|---|
| ก้านบิต: | QL4 QL5 QL6 QL8 | เกลียว: | API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' ถ้า |
| เส้นผ่านศูนย์กลาง: | 99mm-180mm | ความยาว: | 1097mm-1465mm |
| เน้น: | ลงค้อนหลุมลงค้อนหลุม,down the hole hammer |
||

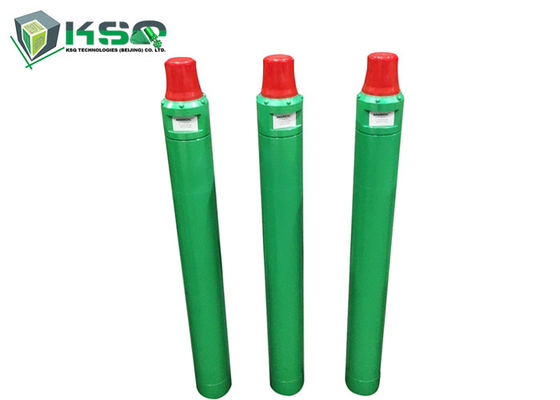

QL50 ลงหลุมขุดบ่อน้ำเจาะ DTH ค้อน
ดอกสว่าน KSQ Down The Hole ผลิตจากเหล็กโลหะผสมคุณภาพเยี่ยมเพื่อเพิ่มความทนทานและลักษณะการสึกหรอ
มาตรฐานการรักษาความร้อนเฉพาะและกระบวนการ "คลายความเครียด" แบบพิเศษทำให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอ
ดอกสว่าน KSQ DTH ได้รับการออกแบบมาเพื่อประสิทธิภาพสูงสุดและความสามารถในการทำความสะอาดรูและอัตราการเจาะสูง
ในปัจจุบัน เครื่องมือขุดเจาะ DTH ถูกนำมาใช้อย่างแพร่หลายในการขุดใต้ดิน เหมืองหิน วิศวกรรมไฮดรอลิคและไฟฟ้าพลังน้ำ การขุดเจาะบ่อน้ำ การสำรวจแร่ การเจาะหลุมสมอเรือ วิศวกรรมความร้อนใต้พิภพ การขุดใต้ดิน วิศวกรรมโยธาอื่นๆมีข้อได้เปรียบในด้านความเรียบสูง ผนังรูเรียบ ก้านดอกสว่านและค้อนมีความแข็งแรงสูง เป็นอิสระจากแรงขับตามแนวแกนสูง ไม่จำกัดความลึกในการเจาะ อุปกรณ์ต้นทุนต่ำ และง่ายต่อการบำรุงรักษาที่รูเจาะขนาดเส้นผ่านศูนย์กลาง 105 มม. - เส้นผ่านศูนย์กลาง 254 มม. มีการใช้เครื่องมือเจาะ DTH มากมาย
|
คำอธิบาย |
น้ำหนัก (กิโลกรัม) |
|||
|
QL4 |
QL5 |
QL6 |
QL8 |
|
|
1. ย่อยด้านบน |
6.50 น |
15.00 น |
20.00 น |
41.00 น |
|
2. โอริงของ Top Sub |
0.01 |
0.02 |
0.02 |
0.02 |
|
3. แหวนฝ่าวงล้อม |
- |
- |
- |
0.30 น |
|
4. เช็ควาล์ว |
0.42 |
1.00 น |
1.00 น |
1.50 น |
|
5. ฤดูใบไม้ผลิ |
0.04 |
0.10 |
0.10 |
0.10 |
|
6. บัฟเฟอร์การบีบอัด |
0.04 |
0.10 |
0.10 |
0.42 |
|
7. จำหน่ายแอร์ |
2.20 น |
3.50 น |
6.00 น |
13.00 น |
|
8. กระบอกสูบภายใน |
2.30 น |
4.20 น |
5.00 น |
8.60 น |
|
9. ลูกสูบ |
9.00 น |
19.00 น |
23.50 น |
41.00 น |
|
10. กระบอกสูบภายนอก |
16.50 น |
24.60 น |
31.00 น |
60.00 น |
|
11. แขนนำทาง |
- |
0.90 |
1.00 น |
2.20 น |
|
12. โอริงของแหวนหยุด |
0.01 |
0.01 |
0.02 |
0.02 |
|
13. หยุดแหวน |
0.30 น |
0.40 น |
0.60 |
1.20 น |
|
14. แหวนฝ่าวงล้อม |
- |
- |
- |
0.30 น |
|
15. ขับชัค |
3.00 น |
4.60 |
5.40 น |
12.00 น |
|
16. ดอกสว่าน |
9.50 น |
15.50 น |
24.60 น |
35.00 น |
คิวแอล (QL4 QL5 QL6 QL8) พารามิเตอร์ทางเทคนิคของ Series DTH Hammer
| ข้อมูลทางเทคนิค | ||||
| แบบอย่าง | QL4 | QL5 | QL6 | QL8 |
| ความยาว (ไม่มีบิต) | 1097มม | 1156มม | 1212มม | 1465มม |
| น้ำหนัก (ไม่มีบิต) | 41.00กก | 73.00กก | 95.00กก | 182.00กก |
| เส้นผ่านศูนย์กลางภายนอก | φ99มม | φ126mm | φ142mm, φ144mm,φ146mm, φ148mm | φ180mm |
| ก้านบิต | QL4 | QL5 | QL6 | QL8 |
| ช่วงหลุม | φ110 - φ135มม | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254มม |
| เธรดการเชื่อมต่อ | API 2 3/8 '' ระเบียบ | API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' ถ้า | API 4 1/2 '' ระเบียบ |
| ความกดดันจากการทำงาน | 1.2 - 2.0 เมกะปาสคาล | 1.3 - 2.3 เมกะปาสคาล | 1.5 - 2.5 เมกะปาสคาล | 1.5 - 3.0 เมกะปาสคาล |
| อัตรากระแทกที่ 17 บาร์ | 27เฮิร์ต | 25Hz | 23เฮิร์ต | 20Hz |
| ความเร็วการหมุนที่แนะนำ | 25 - 40 รอบ/นาที | 25 - 40 รอบ/นาที | 20 - 30 รอบ/นาที | 15 - 25 รอบ/นาที |
| การบริโภคอากาศ | 1.0Mpa: 6 ลบ.ม./ นาที | 1.0Mpa: 9 ลบ.ม./ นาที | 1.0Mpa: 10 ลบ.ม./ นาที | 1.0Mpa: 15 ลบ.ม./ นาที |
| 1.8Mpa: 10 ลบ.ม./ นาที | 1.8Mpa: 15 ลบ.ม./ นาที | 1.8Mpa: 20 ลบ.ม./ นาที | 1.8Mpa: 26 ลบ.ม./ นาที | |
| 2.4Mpa: 15 ลบ.ม./ นาที | 2.4Mpa: 23 ลบ.ม./ นาที | 2.4Mpa: 28.5 ลบ.ม./ นาที | 2.4Mpa: 34 ลบ.ม./ นาที | |
