| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | MIROC |
| ได้รับการรับรอง: | ISO API |
| หมายเลขรุ่น: | T38 190mm Coupling Sleeves |
| จำนวนสั่งซื้อขั้นต่ำ: | 20Piece |
|---|---|
| รายละเอียดการบรรจุ: | กล่องกระดาษหรือกล่องไม้ |
| เวลาการส่งมอบ: | 5-15 วันทำการ |
| สามารถในการผลิต: | 20,000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | ข้อต่อท่อเจาะ | สี: | ความต้องการของลูกค้า |
|---|---|---|---|
| ขนาด: | 150mm-210mm | ใช้: | การขุดแร่ |
| วัสดุ: | เหล็กแมงกานีสสูง | ประเภทการประมวลผล: | การปลอม |
| แสงสูง: | ข้อต่อท่อ T38,ข้อต่อท่อ 190 มม.,ข้อต่อท่อ ISO |
||

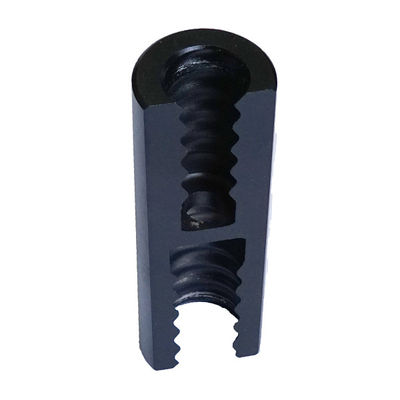

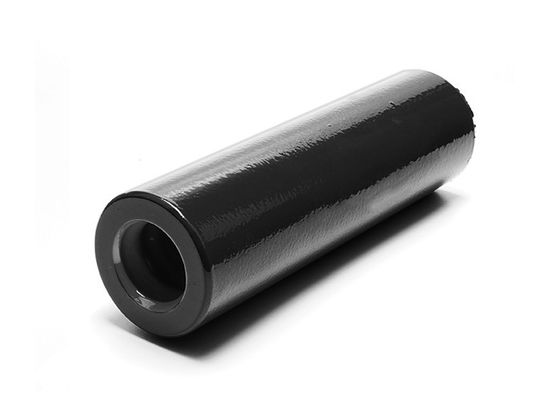

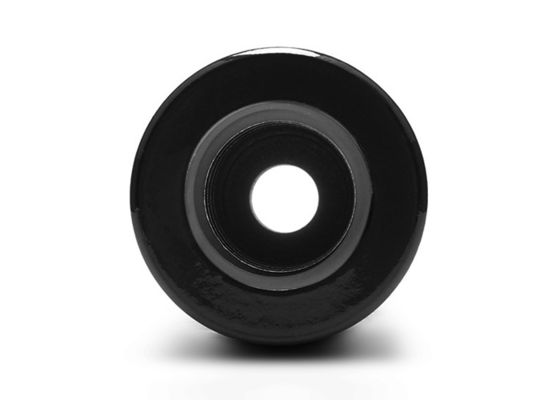

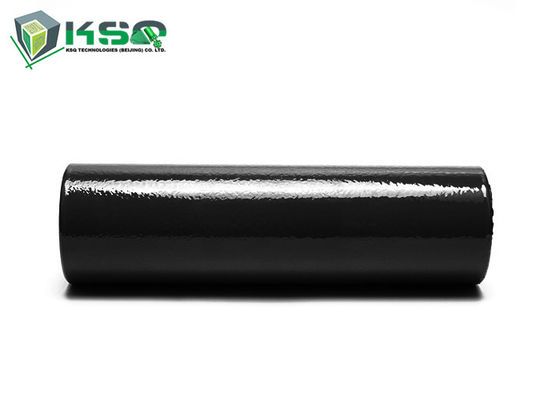

T38 190 มม. ปลอกข้อต่อท่อเกลียวบนค้อน
คำอธิบาย
ปลอกข้อต่อใช้เพื่อเชื่อมต่ออะแดปเตอร์ก้านเข้ากับแท่งสว่าน
หรือติดต่อกับแท่งขยายสองอันเพื่อส่งพลังงาน
ชื่ออื่นคือ Coupling เมื่อใช้สว่านเจาะหินที่มีอะแดปเตอร์ก้านตัวผู้และแกนดริฟเตอร์แบบธรรมดาจำเป็นต้องมีข้อต่อเพื่อเชื่อมต่ออะแดปเตอร์เข้ากับแกนเพื่อให้แน่ใจว่าปลายสัมผัสเพื่อการส่งผ่านพลังงานที่มีประสิทธิภาพข้อต่อยังใช้เพื่อเชื่อมต่อแท่งหลายอันเข้าด้วยกันในลักษณะเดียวกันข้อต่อมีตัวหยุดตรงกลางเพื่อป้องกันไม่ให้เกลียวบนแกนสว่านมากเกินไปเราสามารถผลิตปลอกหุ้มข้อต่อแบบกึ่งบริดจ์สำหรับเครื่องมือเพอร์คัสซีฟ
เราสามารถผลิตปลอกหุ้มข้อต่อแบบกึ่งบริดจ์สำหรับเครื่องมือเพอร์คัสซีฟ
ปลอกหุ้มข้อต่อกึ่งบริดจ์
- สะพานขนาดเล็กที่ไม่มีเกลียวตรงกลาง
- เหล็กไม่สามารถร้อยด้ายผ่านบริเวณสะพานได้
- ส่วนปลายเหล็กที่มีเส้นผ่านศูนย์กลางเล็กกว่าจะประกอบเข้าด้วยกันในบริเวณสะพานกลางของข้อต่อ
- ข้อต่อกึ่งเชื่อมเหมาะที่สุดสำหรับเครื่องจักรที่มีแรงบิดสูง
- ข้อต่อเชือกและเกลียว T ส่วนใหญ่เป็นแบบกึ่งเชื่อม
ปลอกหุ้มแบบเต็มสะพาน
- ขจัดโอกาสที่ข้อต่อจะเล็ดลอดไปตามข้อต่อเกลียว
- มักใช้ในงานพื้นผิว
- ลักษณะการคลายตัวที่ดีขึ้นและมีแนวโน้มที่จะรักษาข้อต่อให้แน่นขึ้น
- โอกาสติดขัดน้อยลง
- เหมาะที่สุดสำหรับเครื่องจักรที่มีการหมุนอิสระ (เช่นเครื่องเจาะหิน S36IR)
มีประเภทมาตรฐาน coupling และ crossover coupling
ข้อมูลจำเพาะ
| ข้อต่อแขน | ||||||
| ความยาว | เส้นผ่านศูนย์กลาง | เกลียว | น้ำหนัก | ส่วนจำนวน | ||
| มม | นิ้ว | มม | นิ้ว | กิโลกรัม | ||
| R25 Coupling Sleeve | ||||||
| 150 | 6 | 35 | 1 3/8 | R25 | 0.7 | 4148300429 |
| 155 | 6 1/9 | 44 | 1 3/4 | R25 | 1.0 | 4148300430 |
| 160 | 6 2/7 | 38 | 1 1/2 | R25 | 1.3 | 4148300431 |
| R28 Coupling Sleeve | ||||||
| 150 | 6 | 40 | 1 4/7 | R28 | 0.9 | 4148300483 |
| 170 | 6 2/3 | 55 | 2 1/6 | R28 | 2.0 | 4148300484 |
| R32 Coupling Sleeve | ||||||
| 150 | 6 | 44 | 1 3/4 | R32 | 1.0 | 4148300646 |
| 160 | 6 2/7 | 44 | 1 3/4 | R32 | 1.1 | 4148300647 |
| R38 Coupling Sleeve | ||||||
| 170 | 6 2/3 | 55 | 2 1/6 | R38 | 1.9 | 4148300703 |
| 190 | 7 1/2 | 55 | 2 1/6 | R38 | 2.1 | 4148300704 |
| T38 Coupling Sleeve | ||||||
| 190 | 7 1/2 | 55 | 2 1/6 | T38 | 2.1 | 4148300803 |
| T45 Coupling Sleeve | ||||||
| 210 | 8 1/4 | 63 | 2 1/2 | T45 | 3.0 | 4148300881 |
| 210 | 8 1/4 | 66 | 2 3/5 | T45 | 3.3 | 4148300882 |
| T51 Coupling Sleeve | ||||||
| 225 | 8 6/7 | 71 | 2 4/5 | T51 | 4.6 | 4148300961 |
| 225 | 8 6/7 | 76 | 3 | T51 | 4.8 | 4148300962 |
| 235 | 9 1/4 | 72 | 2 5/6 | T51 | 4.7 | 4148300963 |
| 235 | 9 1/4 | 77 | 3 | T51 | 4.9 | 4148300964 |
