| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | MIROC |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | ค้อน QL50 DTH |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | แผ่นไม้ |
| เวลาการส่งมอบ: | 25 วัน |
| เงื่อนไขการชำระเงิน: | ที/ทีหรือแอล/C |
| สามารถในการผลิต: | 20,000 ชิ้นต่อเดือน |
| อุตสาหกรรมที่เกี่ยวข้อง: | พลังงานและการขุด | วัสดุ: | เหล็กกล้าคาร์บอน |
|---|---|---|---|
| สี: | สีเขียวหรือกำหนดเอง | แอปพลิเคชัน: | บ่อน้ำ, เหมืองแร่, เหมืองหิน |
| ชื่อ: | ค้อน Dth | การใช้งาน: | เจาะบาดาล |
| เน้น: | ql50 ค้อน dth แรงดันสูง,การขุดใต้ดิน ค้อน dth แรงดันสูง,ql50 ลงค้อนหลุม |
||

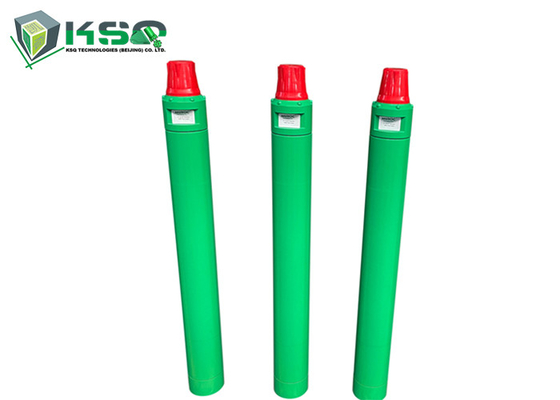

QL50 แรงดันสูงลงหลุมค้อนการขุดใต้ดินการฝ่าวงล้อม Bench DTH Hammer Drilling
คำอธิบาย
ในสว่านกระแทก DTH ดอกเจาะหินเป็นส่วนต่อเนื่องของด้าม ซึ่งลูกสูบเจาะหินจะกระแทกโดยตรงเนื่องจากลูกสูบสัมผัสโดยตรงกับดอกสว่าน จึงมีการสูญเสียพลังงานเพียงเล็กน้อยสิ่งนี้ทำให้ค้อน DTH มีอัตราการเจาะเกือบคงที่โดยไม่คำนึงถึงความยาวของรู
• เส้นผ่านศูนย์กลางการเจาะขนาดเล็กถึงขนาดกลาง
• ทำงานในช่วงความดันต่ำ สามารถเจาะตื้นถึงรูขนาดกลางได้
| ชื่อผลิตภัณฑ์ | ค้อน DTH |
| วัสดุ | โลหะผสมเหล็กและทังสเตนคาร์ไบด์ |
| ใช้ | การขุดใต้ดิน, บ่อน้ำ, การขุด, เหมืองหิน ฯลฯ |
| สี | สีเขียวและอื่นๆ |
| รักษาความร้อน | แอนนีล |
| ชุดก้าน | DHD, COP, ภารกิจ, SD, DHD, BR, QL, BR, CIR เป็นต้น |
| แอปพลิเคชัน | การก่อสร้างหนัก การขุดเจาะแร่ การขุด น้ำมันและก๊าซ เหมืองหิน |
| รู | 60-305มม |
| ขนาด | 2/3/4/5/6/7/8/9/10/12/14 นิ้ว |
| ข้อได้เปรียบ | ประสิทธิภาพสูงและราคาโรงงาน |
แอพพลิเคชั่น
• การทำเหมืองใต้ดิน
• การดำเนินการเจาะหิน
• การขุดเจาะบ่อน้ำ
ความได้เปรียบทางการแข่งขัน
• ส่วนประกอบหลักของค้อนผลิตจากเหล็กเกรดสูงและผ่านกรรมวิธีด้วยเครื่องจักร CNC และการรักษาความร้อนที่ทันสมัย
ข้อมูลจำเพาะ
| การกระจายลมของค้อน 5" ไม่มีวาล์วเพื่อใช้ดอกสว่านกับท่อเป่า | ||||
| โครงสร้างผลิตภัณฑ์ | รายละเอียดส่วนหนึ่ง | น้ำหนัก (กิโลกรัม) | ส่วนจำนวน | |
 |
1 | ย่อยยอดนิยม | 13.7 | QL50-01 |
| 2 | “O” Ring of Top Sub | 0.015 | QL50-02 | |
| 3 | แหวนฝ่าวงล้อม | 0.15 น | QL50-03 | |
| 4 | เช็ควาล์ว | 1 | QL50-04 | |
| 5 | ฤดูใบไม้ผลิ | 0.1 | QL50-05 | |
| 6 | บัฟเฟอร์การบีบอัด | 0.1 | QL50-06 | |
| 7 | จำหน่ายแอร์ | 3.5 | QL50-07 | |
| 8 | กระบอกสูบภายใน | 4.2 | QL50-08 | |
| 9 | ลูกสูบ | 19 | QL50-09 | |
| 10 | กระบอกสูบภายนอก | 24.6 | QL50-10 | |
| 11 | คู่มือแขน | 0.9 | QL50-11 | |
| 12 | "O" วงแหวนหยุด | 0.01 | QL50-12 | |
| 13 | หยุดกริ่ง | 0.4 | QL50-13 | |
| 14 | ไดรฟ์ชัค | 4.6 | QL50-14 | |
| 15 | สว่าน | QL50-15 | ||
|
คุณลักษณะของผลิตภัณฑ์:ค้อนจ่ายอากาศแบบไร้วาล์ว เชื่อถือได้มากขึ้น ซีลได้ดี ไม่มีน้ำและการตัดเข้าไปในค้อนในการเจาะที่มีน้ำ แอปพลิเคชัน:พร้อมใช้งานสำหรับทุกสภาพการทำงาน ประสิทธิภาพสูงในโครงการขุดดินและบ่อบาดาล |
||||
|
พารามิเตอร์ทางเทคนิค |
|||||||
|
ความยาว (ไม่มีบิต) |
น้ำหนัก (ไม่มีบิต) |
เส้นผ่านศูนย์กลางภายนอก |
ก้านบิต |
ช่วงหลุม |
เกลียวเชื่อมต่อ (ท่อเจาะย่อยด้านบน) |
||
|
1156มม |
73.0กก |
φ125mm |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" Reg API3 1/2" Reg |
||
|
ความกดดันจากการทำงาน |
อัตรากระแทกที่ 17bar (อ้างอิง) |
แนะนำความเร็ว |
แนะนำให้ใช้แรงดึง |
ปริมาณการใช้อากาศอ้างอิง(ลบ.ม./นาที) |
|||
|
14 บาร์ |
17.2บาร์ |
20.7บาร์ |
24บาร์ |
||||
|
10-25Bar |
26Hz |
30-60rpm |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
|
พารามิเตอร์ทางเทคนิคของ Bits Assorted |
||||||||||||
|
รูปร่างหัว |
จำนวนรูปร่างของหัว |
เส้นผ่านศูนย์กลางหัว (มม.) |
หมายเลขชิ้นส่วน |
No. x เส้นผ่านศูนย์กลางปุ่ม (มม.) |
มุมปุ่ม |
จำนวนรูชำระล้าง Dia.(mm) |
น้ำหนัก (กิโลกรัม) |
|||||
|
|
|
|
ปุ่มมาตรวัด |
ปุ่มด้านหน้า |
||||||||
|
หน้าแบน |
ใบหน้านูน |
หน้าเว้า |
||||||||||
|
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15.1 |
|||
|
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15.3 |
|
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15.9 |
|
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15.8 |
|||
|
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16.4 |
|||
|
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16.2 |
ถาม: เงื่อนไขการจัดส่งเป็นอย่างไร
A: การชำระเงิน: T / T, L / C, Western Union, เงินมัดจำล่วงหน้า 30% + ยอดคงเหลือ 70% ก่อนจัดส่ง
Q. นาทีคำสั่ง
A: จำนวน: 1 ชิ้น
Q.การขนส่ง
ตอบ: โดย DHL/TNT/Fedex ด่วน อากาศ ทะเล รถไฟ
ถาม: แล้วส่วนลดล่ะ?
A: ราคาขึ้นอยู่กับสินค้าและปริมาณการสั่งซื้อ
ถาม: คุณยอมรับคำสั่งตัวอย่างหรือไม่?
ตอบ: ได้แน่นอน โปรดติดต่อเราเพื่อขอรายละเอียด
ถาม: บริการหลังการขายของคุณเป็นอย่างไร?
ตอบ: ในฐานะผู้ผลิต เราเสนอส่งเสริมการสนับสนุนด้านเทคโนโลยีสำหรับปัญหาและคำถามทั้งหมดนอกจากนี้ เรารับคืนสินค้าหรือ
แทนที่สำหรับปัญหาคุณภาพ
