รายละเอียดสินค้า:
การชำระเงิน:
|
| พิมพ์: | สมอสายฟ้า สมอเจาะตนเอง | วัสดุ: | เหล็ก |
|---|---|---|---|
| ความจุ: | 200KN-8000KN | สี: | อิงจากลูกค้า |
| เส้นผ่านศูนย์กลาง: | 25mm-130mm | ความยาว: | 1m-8m |
| แสงสูง: | steel anchor bolts,self drilling anchors |
||
โลหะผสม R38N สลักเกลียวเหล็ก สลักเกลียวเหล็กเจาะตนเอง
น๊อตยึด หมายถึง แท่งที่ถ่ายโอนโครงสร้างหรือภาระธรณีเทคนิคไปยังหินที่มั่นคง
การก่อตัว ประกอบด้วยแกน, ดอกสว่าน, ข้อต่อ, จาน, จุกยาแนวและน็อตมันเคยเป็น
ใช้กันอย่างแพร่หลายในการขุดอุโมงค์, การขุด, การรักษาเสถียรภาพทางลาด, การรักษาโรคในอุโมงค์และการรองรับหลังคา
ของงานใต้ดินใช้สำหรับพื้นหลวม (ดินเหนียว ทรายร่วน ฯลฯ) แท่งสมอกลวงทำจาก
ท่อไร้รอยต่อมีความแข็งแรงสูง
พารามิเตอร์และข้อกำหนด:
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| เส้นผ่านศูนย์กลางภายนอก (มม.) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
| เส้นผ่านศูนย์กลางภายใน (มม.) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
| ความจุโหลดสูงสุด (kN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900 |
| ความสามารถในการรับน้ำหนัก (kN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
| ความต้านแรงดึง Rm (N/mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| ความแข็งแรงของผลผลิต Rp0.2 (N/mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| น้ำหนัก (กก./ม.) | 2.3 | 3.2 | 3.6 | 5.5 | 6.5 | 8.0 | 16.0 | 19.7 |
| ประเภทเกลียว (มือซ้าย) | ISO10208 | ISO1720 | มาตรฐาน ใหม่ T76 | |||||
| เกรดเหล็ก | EN10083-1 (เหล็กโครงสร้างโลหะผสม) | |||||||
| เมื่อเทียบกับเหล็กกล้าคาร์บอน เหล็กกล้าโครงสร้างโลหะผสมมีความสามารถในการป้องกันการกัดกร่อนสูงและเชิงกลสูง | ||||||||

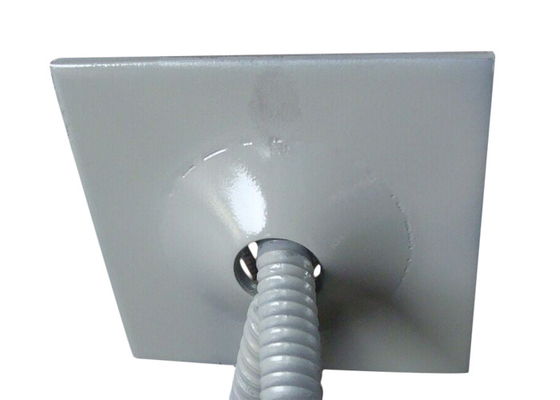

แผ่นยึด
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| ขนาด (มม.) | 150*150 | 200*200 | 200*200 | 200*200 | 200*200 | 250*250 | 250*250 | 250*250 |
| ความหนา (มม.) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
| เส้นผ่านศูนย์กลางรู (มม.) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
| น้ำหนัก (กก./พีซี) | 1.4 | 3 | 3.7 | 3.6 | 8.8 | 18.5 | 18 | 18 |
| เสียรูปเย็นด้วยรูปทรง | ||||||||
ข้อต่อสมอ
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| เส้นผ่านศูนย์กลางภายนอก (มม.) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| ความยาว (มม.) | 120 | 145 | 160or190 | 180 | 180 | 200 | 200 | 200 |
| น้ำหนัก | 0.45 | 0.7 | 0.75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
| ตัวหยุดกลางข้อต่อเหล็กกลึง | ||||||||
สว่าน
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| เส้นผ่านศูนย์กลาง (มม.) | 41,51 | 51,76,90 | 90,100,110,115,130 | 130,150,160,180,200 | ||||
|
ครอสบิตแข็ง (อดีต) |
ดอกสว่านชุบแข็งสำหรับสภาพหลวมถึงหนาแน่นปานกลางพร้อมก้อนหินขนาดเล็ก | |||||||
|
ทังสเตนครอสบิต (EXX) |
TC cross bit สำหรับหินอ่อนถึงปานกลางสำหรับ mation | |||||||
|
บิตปุ่มแข็ง (อีเอส) |
บ๊วยชุบแข็งสำหรับหินที่ยังไม่รวมตัวกับก้อนหิน | |||||||
|
บิตปุ่มคาร์บอนทังสเตน (เอสเอส) |
บิตกระดุมพร้อมเม็ดมีด TC สำหรับหินขนาดกลางสำหรับการก่อตัว | |||||||
|
บิตโค้งแข็ง (อีซี) |
ดอกสว่านชุบแข็งพร้อมรูปทรงที่ปรับให้เหมาะสมสำหรับดินที่ยังไม่รวมตัว ด้วยหินก้อนเล็กๆ |
|||||||
|
ทังสเตนคาร์บอนโค้งบิต (อีซีซี) |
ดอกสว่าน TC ที่มีรูปทรงที่เหมาะสมที่สุดสำหรับการก่อรูปหินที่อ่อนถึงปานกลาง | |||||||
|
บิตศูนย์ดรอปชุบแข็ง (อี) |
ดอกสว่านชุบแข็งสำหรับสภาพพื้นดินที่มีความหนาแน่นปานกลางถึงปานกลาง | |||||||
|
TC วางศูนย์บิต (อี) |
ดอกสว่าน TC สำหรับหินที่มีลักษณะอ่อนถึงปานกลาง | |||||||
|
หล่อดินเหนียว (EW) |
การหล่อดินเหนียวด้วยรูปทรงที่ปรับให้เหมาะสมสำหรับกลีบเลี้ยงที่อ่อนถึงอ่อนมาก | |||||||
| บิตเหล็กกลึงหรือบิตเหล็กปลอก | ||||||||
แองเคอร์ อ่อนนุช
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| ขนาดกุญแจ (มม.) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| ความยาว (มม.) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| น้ำหนัก(กก./ชิ้น) | 0.25 | 0.35 | 0.35 | 0.5 | 1.55 | 1.55 | 3.6 | 3.6 |
| น็อตเหล็กกลึงหรือน็อตเหล็กหล่อ | ||||||||
T-Thread Anchor Bolt ข้อมูลทางเทคนิค
| ประเภทบาร์ |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
เส้นผ่านศูนย์กลางภายใน (มม.) |
ภาพตัดขวาง (มม.2) |
โหลดสูงสุด KN |
อัตราผลตอบแทน KN |
น้ำหนัก (กก./ม.) |
ด้ายซ้าย/ มือขวา |
| 30/11 | 30 | 11 | 446 | 320 | 260 | 3.3 | ยกหรือขวา |
| 30/14 | 30 | 14 | 395 | 260 | 220 | 2.9 | ยกหรือขวา |
| 30/16 | 30 | 16 | 382 | 220 | 180 | 2.7 | ยกหรือขวา |
| 40/16 | 40 | 16 | 879 | 660 | 525 | 7.0 | ยกหรือขวา |
| 40/20 | 40 | 20 | 726 | 539 | 430 | 5.6 | ยกหรือขวา |
| 52/26 | 52 | 26 | 1337 | 929 | 730 | 10.0 | ยกหรือขวา |
| 73/53 | 73 | 53 | 1160 | 1630 | 970 | 12.3 | ยกหรือขวา |
| 73/56 | 73 | 56 | 1094 | 1414 | 785 | 11.1 | ยกหรือขวา |
| 73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17.8 | ยกหรือขวา |

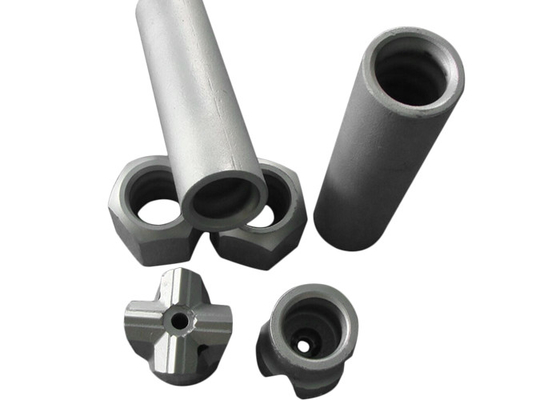

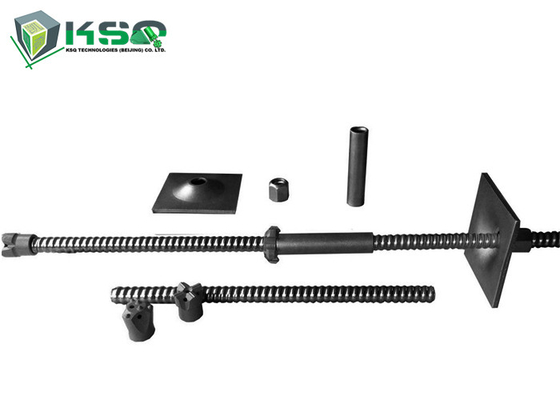

รูปภาพสินค้า:
คุณสมบัติของน๊อตยึดร่องเกลียว
• เหมาะอย่างยิ่งสำหรับสภาพพื้นดินที่ยากลำบาก
• อัตราการติดตั้งที่สูงตั้งแต่การเจาะ การวาง และการอัดฉีดสามารถทำได้ในเครื่องเดียว
การดำเนินการ.
• ระบบการขุดเจาะด้วยตนเองช่วยขจัดความต้องการสำหรับหลุมเจาะแบบมีกล่อง
• สามารถติดตั้งพร้อมเจาะและยาแนวได้
• ติดตั้งง่ายในทุกทิศทาง ขึ้นไปด้วย
• เหมาะสำหรับทำงานในพื้นที่จำกัด สูง และเข้าถึงยาก
• ระบบหลังการอัดฉีดอย่างง่าย• ชุบสังกะสีแบบจุ่มร้อนเพื่อป้องกันการกัดกร่อน
การใช้งานในการขุดอุโมงค์และวิศวกรรมภาคพื้นดิน
• โบลท์เรเดียล
• การรักษาเสถียรภาพทางลาด
• คำนำหน้า
• กองฉีดไมโคร
• การรักษาเสถียรภาพของใบหน้า
• สมอสนับสนุนชั่วคราว
• การเตรียมพอร์ทัล
• การตอกตะปูดิน
